Wir von planistar können unseren Kunden eine Vielzahl von LED-Strahlern für die industrielle Bildverarbeitung anbieten. Die Optiken sind als 15°, 30° oder 60° frei wählbar. Unsere Strahler sind leistungsstark, um kurze Belichtungszeiten bei hoher Tiefenschärfe zu erreichen.
Sollten Sie keine geeignete Leuchte in unserem umfangreichen Standardprogramm finden, bieten wir ihnen gerne eine LED-Beleuchtung nach Ihren Anforderungen an.
Da wir selbst der Hersteller der Leuchten sind, können wir kundenspezifische Strahler mit nur kurzer Lieferzeit und zu günstigen Preisen anbieten.
Die 6 Stück Leistungs-LEDs haben eine Blitzleistung von ca. 35 W. Der Controller ist bereits in der Leuchte verbaut, so ist eine Fehlbedienung ausgeschlossen. Durch den Befestigungswinkel -W6 wird dieser optimal ergänzt. Der Strahler kann so vor Ort leicht auf den Prüfling justiert werden.
Der Punktstrahler ist für den Dauer- sowie den Blitzbetrieb ausgelegt. So kann die Anlage im Dauerbetrieb eingerichtet und später im Blitzbetrieb betrieben werden. Die Schalteingänge reagieren von 5 V TTL bis zu
24 V SPS auf jede steigende Flanke.
Weitere externe Controller sind nicht notwendig, es ist alles in der Leuchte verbaut.

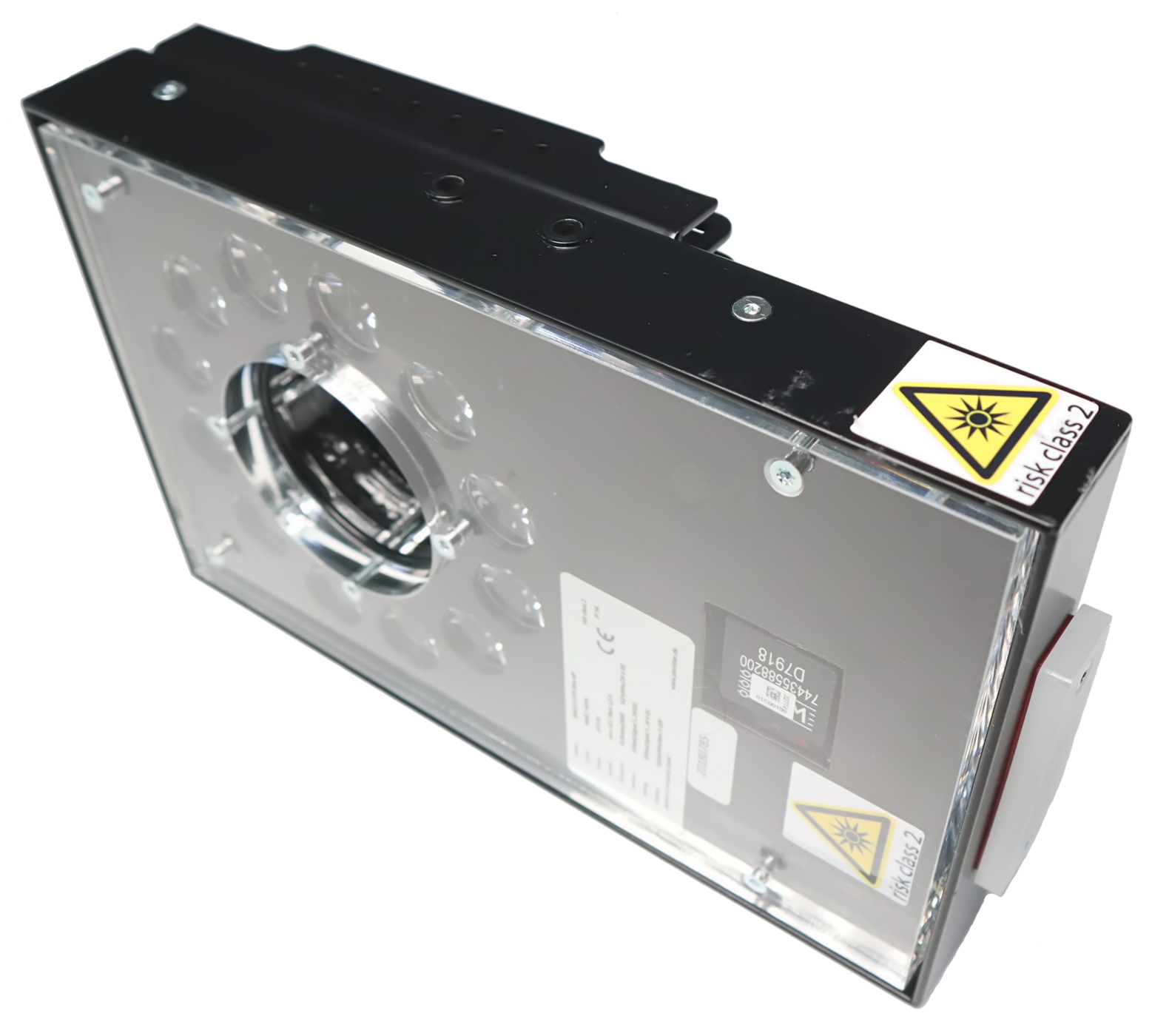

Die 12 Stück Leistungs-LEDs haben eine Blitzleistung von ca. 70 W. Durch die hochwertigen Optiken wird die Lichtenergie mit einer hohen Lichtausbeute an die Prüfobjekte gebracht.

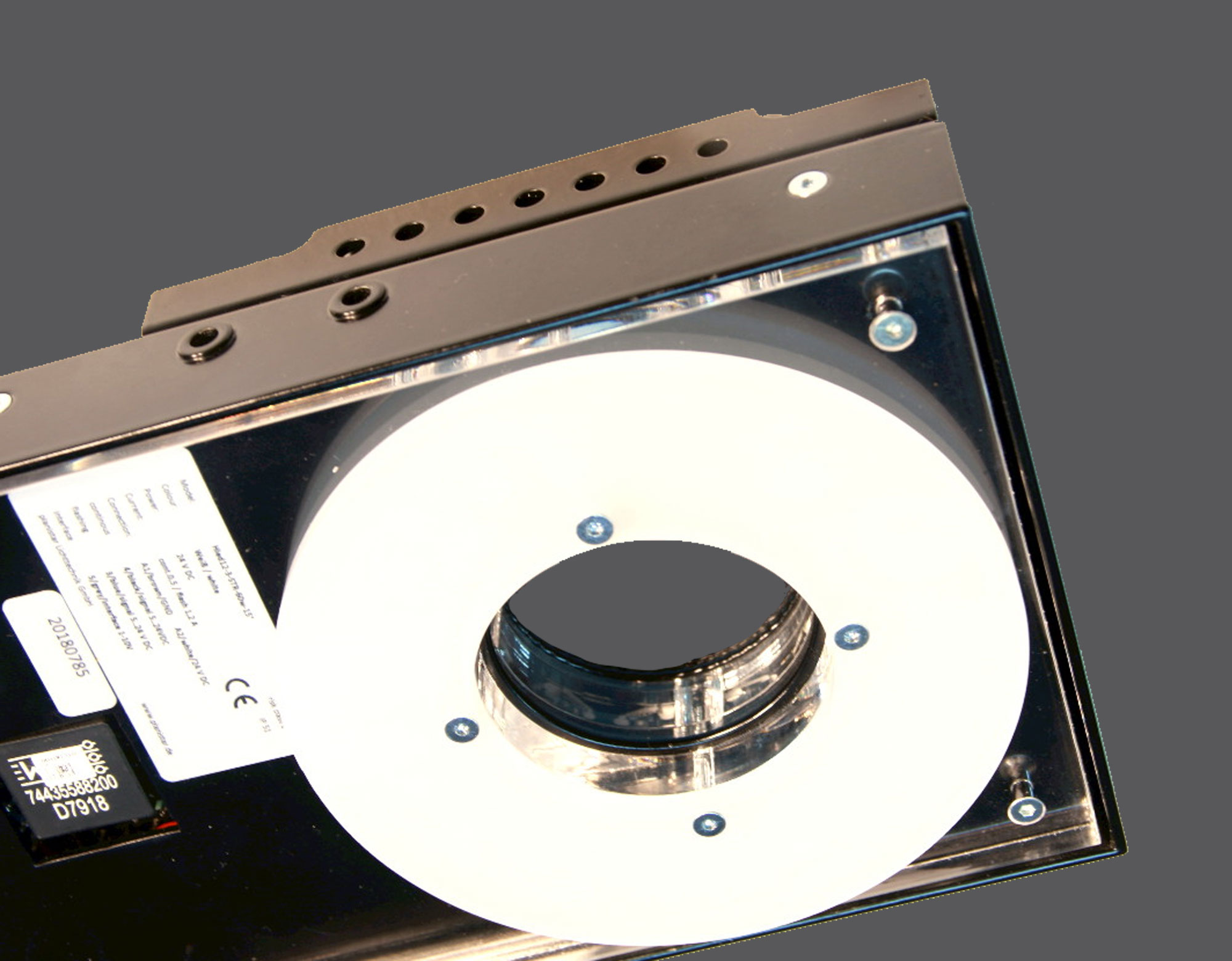

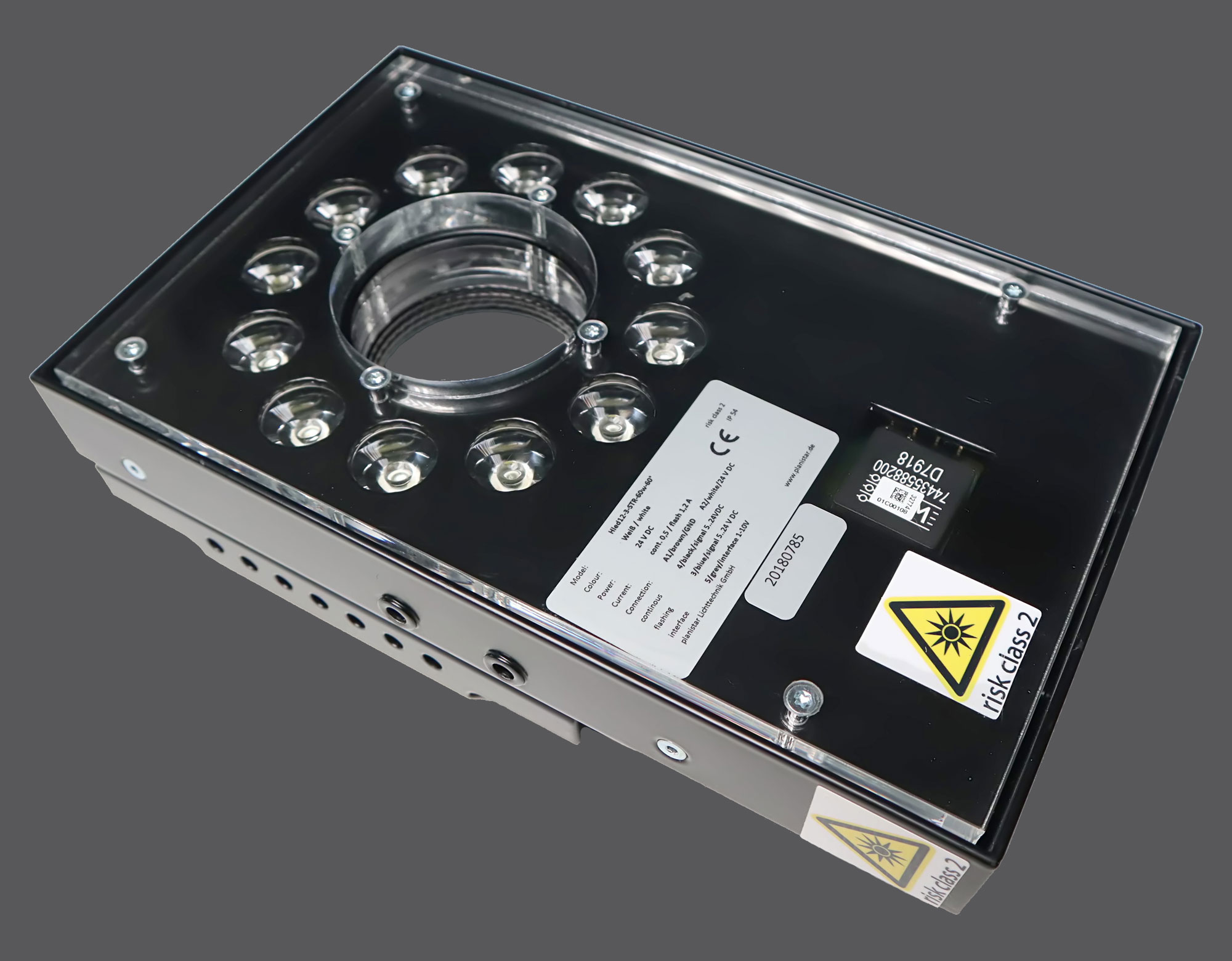

Der Ringstrahler ist für den Dauer- sowie den Blitzbetrieb ausgelegt. So kann die Anlage im Dauerbetrieb eingerichtet und später im Blitzbetrieb betrieben werden. Die Schalteingänge reagieren von 5 V TTL bis zu
24 V SPS auf jede steigende Flanke. Zusätzlich wurde noch eine 1-10 V Schnittstelle integriert.
Weitere externe Controller sind nicht notwendig, es ist alles in der Leuchte verbaut. So ist eine Fehlbedienung ausgeschlossen.

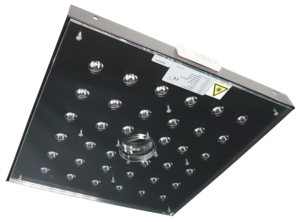

Die 36 Stück Leistungs-LEDs haben eine Blitzleistung von ca. 250 W. Durch die hochwertigen Optiken wird die Lichtenergie mit einer hohen Lichtausbeute an die Prüfobjekte gebracht. So können auch größere Abstände zwischen Flächenstrahler und Prüfling realisiert werden.
Der Flächenstrahler ist für den Dauer- sowie den Blitzbetrieb ausgelegt. So kann die Anlage im Dauerbetrieb eingerichtet und später im Blitzbetrieb betrieben werden. Die Schalteingänge reagieren von 5 V TTL bis zu
24 V SPS auf jede steigende Flanke. Zusätzlich wurde noch eine 1-10 V Schnittstelle integriert.
Weitere externe Controller sind nicht notwendig, es ist alles in der Leuchte verbaut.
Balkenstrahler

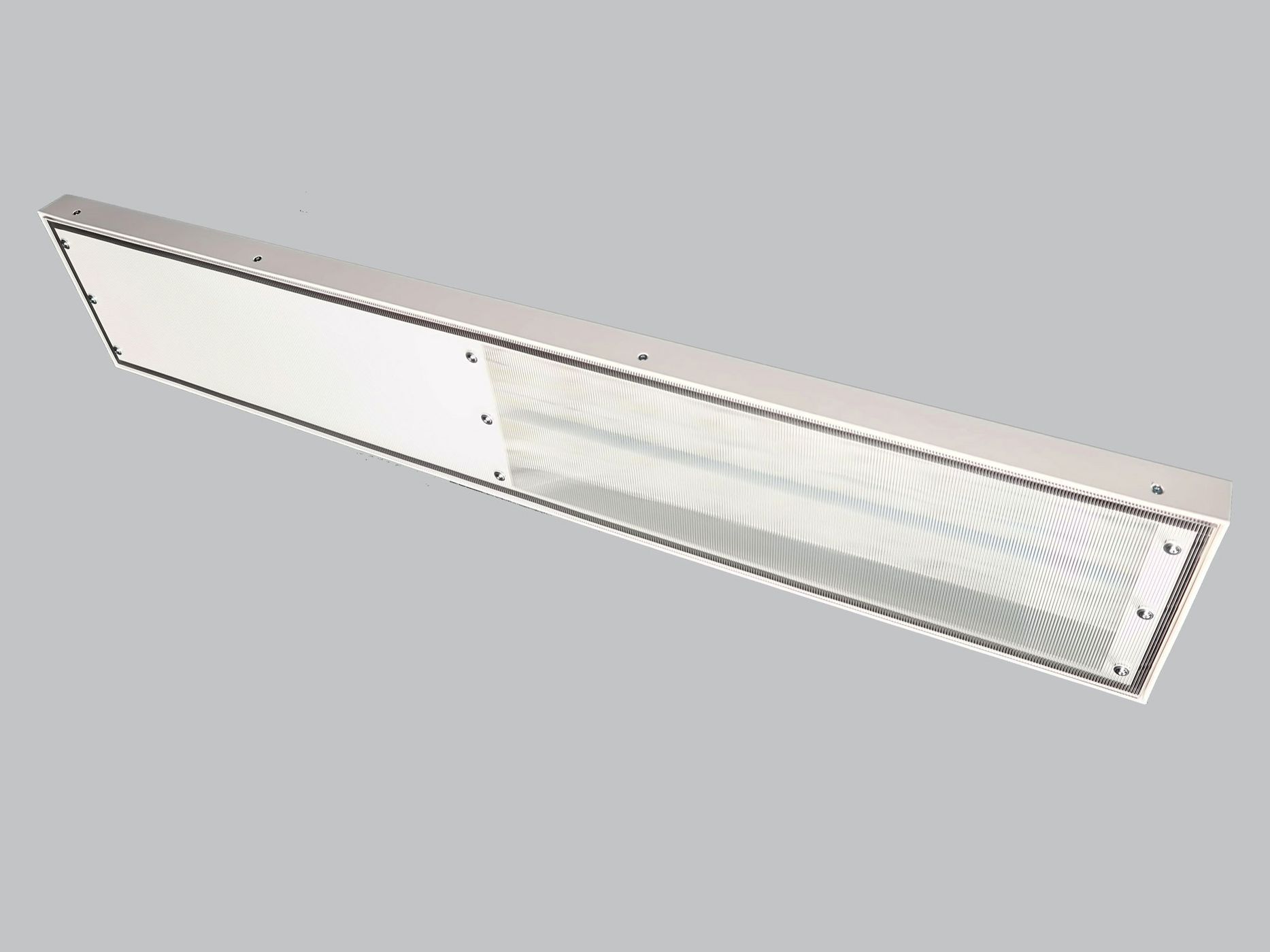

Blitzleuchte mit 1,2 Mio lx

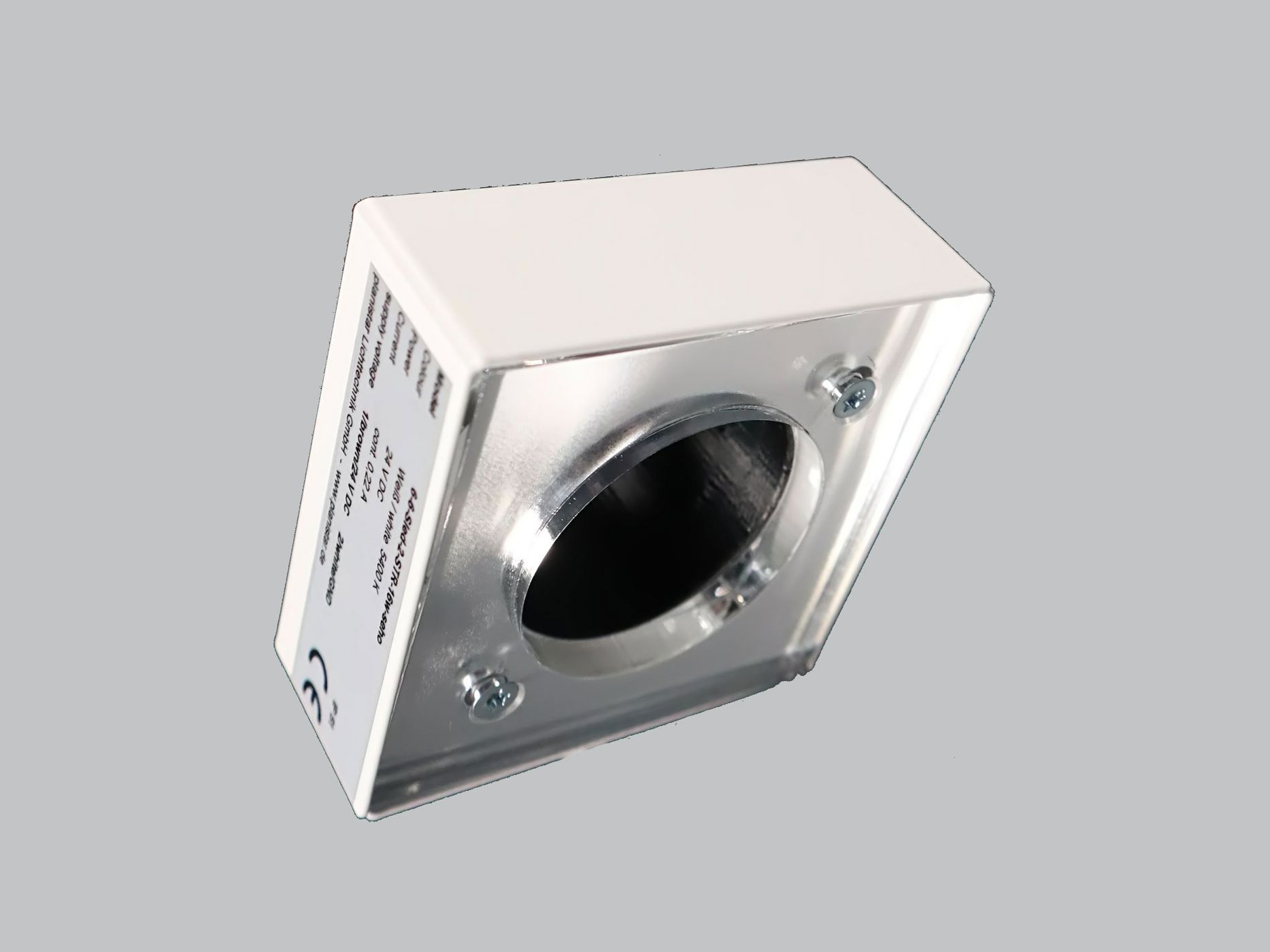

Miniatur LED-Strahler
Punktstrahler 3 Farben
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben.
Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.
Durch die langjährige Erfahrung in der Entwicklung und Fertigung von Lichttechnik für die verschiedensten Bereiche konnten wir unsere LED-Leistungsspots immer weiter optimieren und an die steigenden Anforderungen unserer Kunden anpassen.

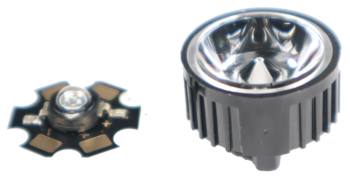

In den Strahlern werden nur hochwertige LEDs und Optiken verwendet. Hier sind neben Weiß auch viele monochrome Lichtfarben verfügbar.
Es stehen Optiken mit 15°, 30° und 60° zur Verfügung. Bei Bedarf wird unsere Kugeloptik verbaut, die einen besonders engen Abstrahlwinkel von nur 2°-3° aufweist.
Durch die Optiken erreichen wir eine hohe Lichtausbeute, was außerdem Wärmeenergie einspart. So kommen wir stets mit einer passiven Kühlung durch unsere integrierten Kühlkörper aus.
Bei unseren Leuchten sind die LED-Controller stets in der Leuchte verbaut. So ist eine Fehlbedienung ausgeschlossen und eine versehentliche Beschädigung wird verhindert.
Um ein optimales Zusammenspiel zwischen LED und Steuerung zu erreichen stammt auch die Elektronik aus eigener Entwicklung und wird von einem regionalen Betrieb exklusiv für uns gefertigt.
Gerade bei Anwendungen mit Blitzbetrieb bietet der Einbau des Controllers in die Leuchte einen entscheidenden Vorteil. Der sehr hohe und kurze Blitzstrom wird durch Speicher in der Leuchte erzeugt und vorgehalten. Die Ströme in der Zuleitung lassen sich dadurch entsprechend verringern. Dieses Prinzip trägt dazu bei, die Gefahr durch EMV-Störungen zu vermindert.

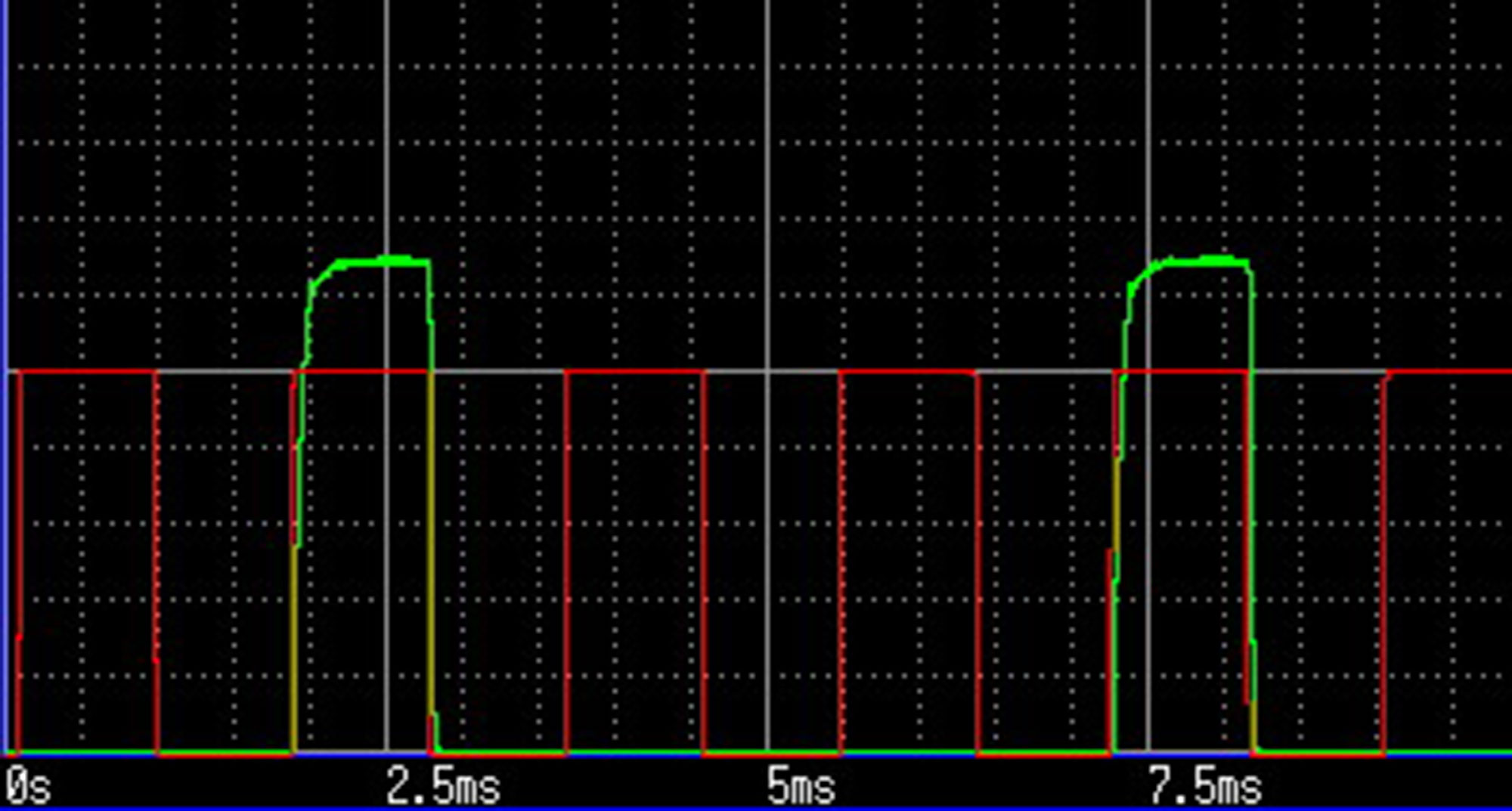

Der interne Mikrocontroller überwacht das Impuls-Pause-Verhältnis und lässt erste nach 1:5 wieder einen neuen Impuls zu. So wird vermieden, dass die LEDs durch den Blitzbetrieb zu stark erhitzen und Schaden nehmen.
Im Blitzbetrieb ist die Impulsdauer auf maximal 1,5ms begrenzt. Bei längeren Triggerzeiten spricht man von einem Schaltbetrieb.
Unsere Geräte erreichen 80% ihrer Helligkeit 80µs nach dem das Eingangssignal angelegt wurde. Die Helligkeit ist hier nicht gleichzusetzen mit der Spannung an der LED.
Die Zeiten, in denen LEDs noch keine Wärme erzeugen, sind schon lange vorbei. Durch die immer leistungsstärkere Technik ist es wichtig, ein optimales Wärmemanagement für die ganze Leuchte zu konzipieren.
Denn der einzige Tod für eine LED ist der Wärmetod. Aus diesem Grund bestimmt die Wärme an den LEDs die Lebensdauer der gesamten Leuchte.
Unsere meist 2 mm Aluminiumgehäuse dienen als großflächige Kühlfläche, die, je nach Anwendung, noch von zusätzlichen Kühlkörpern unterstützt werden können.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Bildverarbeitung kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
