Lichtschwerter für kniffelige Messaufgaben

Für Bildverarbeitungsaufgaben mit nur wenig Bauraum an der Messfläche ist unser Lichtschwert ideal.

Die Technik – und somit auch die Wärmequelle – liegen in einem externen Gehäuse, das als Standardmodul gefertigt wird.
Über einen kundenspezifischen Miniaturlichtleiter wird das Licht gezielt zum Prüfobjekt gelenkt – dorthin, wo es benötigt wird.

Da wir selbst der Hersteller der Leuchten sind, können wir kundenspezifische Leuchten in nur kurzer Lieferzeit und zu günstigen Preisen anbieten.

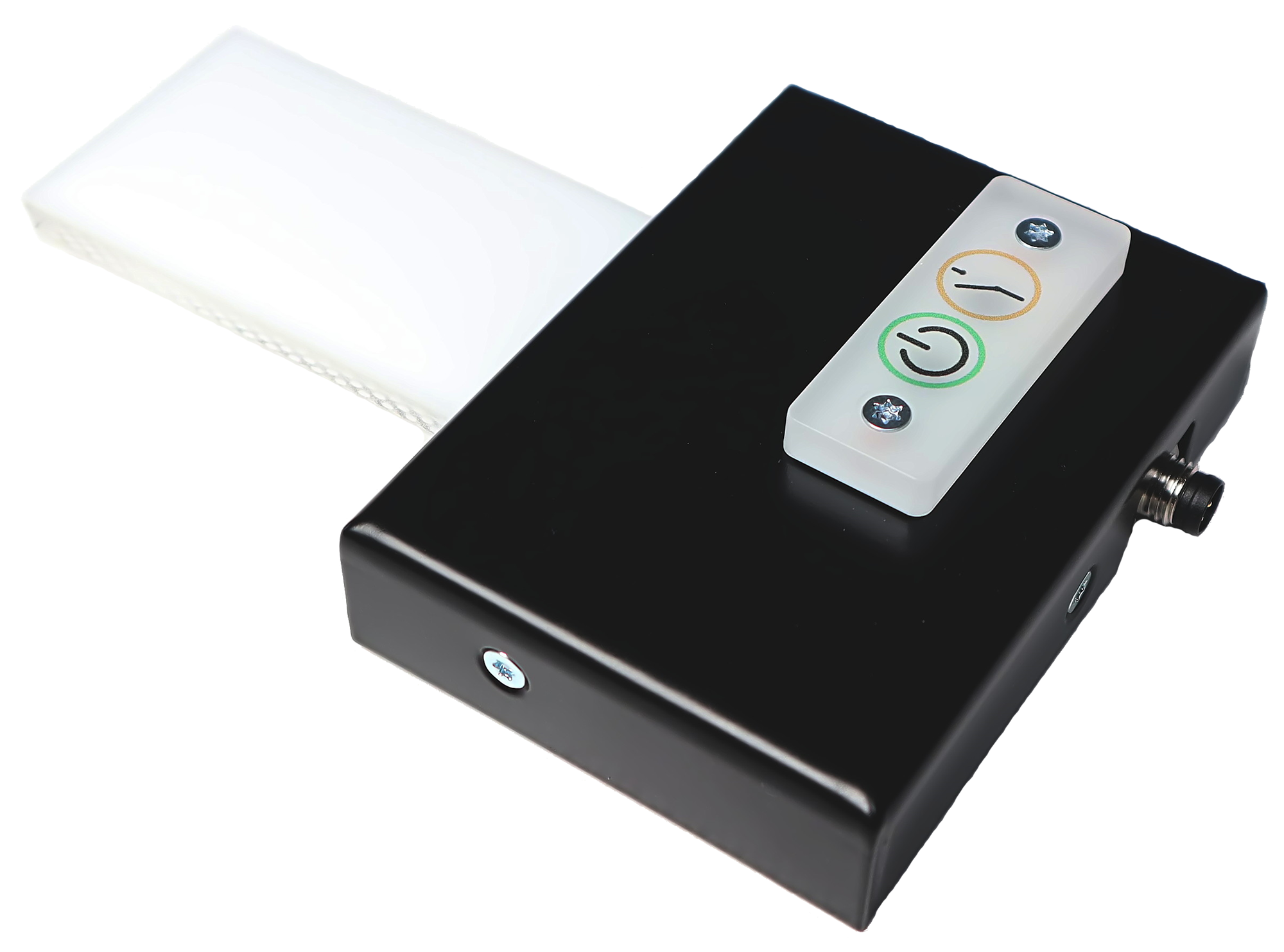

Sled-3-LSLichtschwert für Miniaturleuchtflächen

Lichtschwert von planistar, überall, wo es eng zugeht

Grundeinheit als Standard + Lichtschwert nach Kundenspezifikation
Verschiedenste Formen realisierbar
Optokoppler-Schalteingang (5 V TTL – 24 V SPS)
Nur 7 mm Schwertdicke
Wärmequelle und Leuchtfläche getrennt

Mehr erfahren...

Hintergrundbleuchtung

7 mm dünne Hintergrundbeleuchtung, an 3 Kanten randlos leuchtend

mit Ablenkung

planistar als Hersteller von kleinen LED-Lichtschwertern

nur 7 mm Lichtschwert

flache Hintergrundbeleuchtung in LED-Technik von planistar

randlose Leuchtfläche

Sled-3-LS,
Lichtschwert für Miniaturleuchtflächen

LED Lichtschwerter nach kundenspezifikation für die industrielle Bildverarbeitung

Diese Baugruppe besteht aus 2 Modulen.

Elektronikmodul mit LEDs, Controller, Schalteingang und Schwertaufnahme
Lichteinheit mit Lichtleiter 5 mm, Rückwand 1 mm und Deckscheibe 1 mm

Die einzelnen Lagen der Lichteinheit sind miteinander Laserverschweißt.
Bei Bedarf kann die Lichtleitereinheit einzeln als Ersatzteil geordert und ausgetauscht werden.

Die Leuchte kann für die verschiedensten Anwendungen in der industriellen Bildverarbeitung in verschiedenen Weißtönen, aber auch in Monochromen Lichtfarben bestückt werden.

Prinzipaufbau einer Miniarturbeleuchtung von planistar

Katalog Seite 26

Lichtschwerter nach Kundenspezifikation

Leuchtstab von planistar für die Prüfung von kleinen Öffnungen — Acrylstäbe als Lichtleiter

spezielles Lichtschwert für beidseitiges Vermessen von Prüflingen — Doppellichtschwert

rundum leuchtendes LED-Lichtrohr direkt vom Hersteller — Lichtrohr

sehr flaches Lichtschwert mit Sonderform von planistar — extreme Umlenkung

Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.

So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.

So sparen Sie Kosten in der

Konzeption der Anlage,
Konstruktion und in der
Auswertung in der industriellen Bildverarbeitung.

Unsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.

Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller

Nachhaltigkeit beiplanistar

Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben.

Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.

Rohmaterialien werden sorgfältig ausgewählt
Leichtes Austauschen des Lichtschwertes an der Grundeinheit
Reduzierung der Dicke des Lichtschwertes um 50 % von 14 mm auf 7 mm
Reduzierung der Rohmaterialien der Grundeinheit um 20% bei gleichen Eigenschaften, gegenüber der Vorgängerversion
Alle Materialien können nach der Lebensdauer wieder dem Recycling zugeführt werden
Verpackung ist zu 100 % recycelbar

Mehr Informationen zur Nachhaltigkeit finden Sie hier

Wieso Lichtschwerter als Miniaturleuchtflächen?

Lichttechnik

Beleuchtungen mit Kantenbeleuchtung können aufgrund Ihrer Bauart sehr klein gehalten werden. Durch die Lichteinkopplung in einen Punktraster-Lichtleiter kann das Licht von der Grundeinheit gezielt ausgekoppelt werden.

gleichmäßige Ausleuchtung mittels Punktrasterlichtleiter von planistar

Leuchtschwert mit Kameradurchbruch für die industrielle Bildverarbeitung

Sonderformen:

Lichtschwert als Lichtrohr:
Ein Acrylrohr wird von Innen beleuchtet und kann so 360° nach Außen leuchten.

Lichtschwert als Stabform:
Das Lichtschwert kann auch aus Rundstäben ab ca. 4 mm bestehen. Dabei können verschiedene Bereich am Rundstab zum Leuchten gebracht werden.

Grundeinheit und Lichtleiter getrennt:
Dabei muss die Grundeinheit nicht fest mit dem Lichtleiter verbunden sein. Zwischen der LED-Einheit und dem Lichtschwert kann ein Spalt von ca. 1 mm sein. So kann bei Bedarf die LED-Einheit fest montiert und mehrere Lichtschwerter an einem Rundtakttisch angefahren werden. So muss im Rundtakttisch kein Strom geführt sein.

Grundeinheit und Lichtleitereinheit müssen bei planistar mechanisch nicht verbunden sein

kleines und flaches Lichtschwert mit diffuser Lichtabstrahlung

Beispiel der Wärmeverteilung eines Lichtschwertes von planistar

Abkopplung der Wärme vom Licht

Die Wärmeentwicklung findet nur in der Grundeinheit statt, in der die LEDs und die Steuerung sitzt. Durch das Acryl-Lichtschwert findet nahezu keine Wärmeleitung statt.

So kann die Lichteinheit auch für wärmeempfindliche Prüflinge verwendet werden.
