planistar bietet eine breite Auswahl an Auflichtbeleuchtungen für die industrielle Bildverarbeitung als LED-Matrix- und Kantenbeleuchtungssysteme, die konsequent für Dauer- und Blitzbetrieb in einer Leuchte ausgelegt sind.
Im Gegensatz zu vielen anderen Herstellern, bei denen bereits bei der Auswahl zwischen Dauer- oder Blitzbetrieb entschieden werden muss, ermöglichen unsere Systeme beide Betriebsarten ohne Hardwarewechsel. Die Anwendung kann somit zunächst im Dauerbetrieb komfortabel eingerichtet und anschließend im Blitzbetrieb mit maximaler Leistung betrieben werden.
Sollte in unserem umfangreichen Standardprogramm keine passende Lösung verfügbar sein, entwickeln wir gerne eine kundenspezifische LED-Beleuchtung nach Ihren Anforderungen.
Als Hersteller realisieren wir individuelle Beleuchtungslösungen für Machine Vision Anwendungen mit kurzen Lieferzeiten und wirtschaftlichen Konditionen – präzise abgestimmt auf Ihre Applikation.

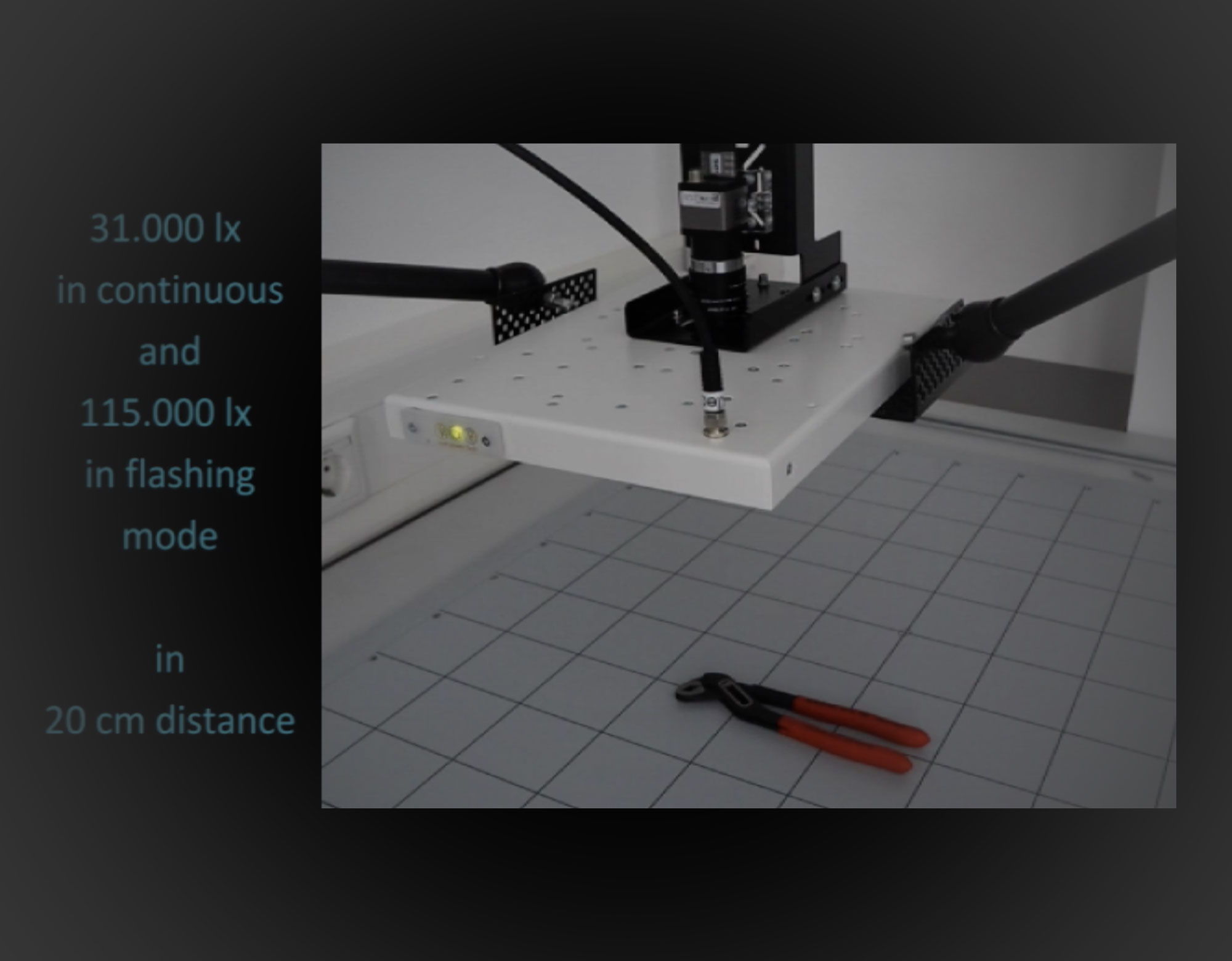

Durch ein integriertes LED-Matrix-System erreicht diese Baugruppe im Blitzbetrieb eine Helligkeit von ca. 115.000 lx (weiß) bei 20 cm Abstand.
Das Besondere dieser Flat-Dome-Beleuchtung für die industrielle Bildverarbeitung ist die konsequente Auslegung für Dauer- und Blitzbetrieb in einer Leuchte. Anwendungen können zunächst im Dauermodus komfortabel eingerichtet und anschließend im Blitzbetrieb mit maximaler Leistung betrieben werden.
Die Schalteingänge reagieren flexibel auf 5 V TTL bis 24 V SPS und verarbeiten jede steigende Flanke zuverlässig.
Ein externer Controller ist nicht erforderlich, da die gesamte Steuerung in der Leuchte integriert ist. Ein interner Mikroprozessor überwacht den Betrieb, schützt die LEDs vor Überlastung durch zu langes Blitzen und kontrolliert das Impuls-Pause-Verhältnis für einen sicheren Dauerbetrieb.
Die Beleuchtung ist vielseitig einsetzbar in der industriellen Bildverarbeitung und kann neben den Standardfarben Weiß und Rot auf Anfrage auch mit weiteren monochromen Wellenlängen von ca. 380 bis 940 nm ausgestattet werden.
Diese Baugruppe basiert auf einer modernen Kantenbeleuchtung mit Lichtleitertechnik und ermöglicht ein besonders flaches Design mit nur 20 mm Bauhöhe. Dabei lassen sich sowohl kleine als auch sehr große Leuchtflächen realisieren.
Bei Varianten mit Lichtleiter sitzen die LEDs ausschließlich im Randbereich. Der optimierte Lichtleiter sorgt für eine sehr homogene, diffuse Ausleuchtung bei gleichzeitig reduziertem LED-Einsatz. Gerade bei großen Flächen führt dies zu deutlichen Kostenvorteilen gegenüber klassischen Matrixbeleuchtungssystemen.
Auch diese Flat-Dome-Beleuchtung für die industrielle Bildverarbeitung unterstützt Dauer- und Blitzbetrieb in einer Leuchte. Anwendungen können zunächst im Dauermodus eingerichtet und anschließend im leistungsstarken Blitzbetrieb betrieben werden. Die Schalteingänge reagieren flexibel auf 5 V TTL bis 24 V SPS und jede steigende Flanke. Zusätzlich ist eine 1–10 V Schnittstelle zur Helligkeitssteuerung integriert.
Ein externer Controller ist nicht erforderlich, da die gesamte Steuerung in der Leuchte verbaut ist. Für den Blitzbetrieb sind integrierte Kondensatorpakete vorgesehen, die die benötigte Energie bereitstellen. Dadurch wird der Aufnahmestrom in der Zuleitung reduziert, was die EMV-Sicherheit verbessert, Spannungsabfälle minimiert und das Netzteil entlastet.
Die Leuchte eignet sich für vielfältige Anwendungen in der industriellen Bildverarbeitung und ermöglicht eine homogene, diffuse und schattenfreie Ausleuchtung von Prüfteilen. Verfügbar ist die Serie in den Lichtfarben Weiß und Rot.
Mit Seitenblenden
integ. Koaxialleuchten
inkl. Seitenstrahler
mehrere Durchbrüche
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben können.
Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.
Durch unsere langjährige Erfahrung in der Entwicklung und Fertigung industrieller LED-Beleuchtungssysteme für unterschiedlichste Anwendungen konnten wir unsere LED-Leuchten kontinuierlich technisch weiterentwickeln und gezielt an steigende Anforderungen in der industriellen Bildverarbeitung und Machine Vision anpassen.
Der Großteil unserer LED-Beleuchtungssysteme für die industrielle Bildverarbeitung basiert auf Kanteneinkopplung in Kombination mit optischen Lichtleitern. Durch das von planistar gehaltene Patent zur Kanteneinkopplung von LED-Leuchtmitteln sowie zur Lichtverteilung mittels Punktraster-Strukturen verfügen wir über die notwendige Expertise, Flächenlichtleiter in nahezu beliebigen Geometrien und Größen parametriert zu berechnen und zu fertigen.
Unsere Flächenlichtleiter-Systeme gewährleisten eine über die Lebensdauer stabile und homogene Lichtverteilung mit hoher räumlicher Gleichmäßigkeit. Selbst bei teilweisem Ausfall einzelner LED-Cluster im Randbereich bleibt die Intensitätsverteilung im Messfeld weitgehend stabil, während bei klassischen Matrixsystemen unmittelbar lokal begrenzte Intensitätsabfälle auftreten können.
Für applikationsspezifische Anforderungen kommen alternativ LED-Matrixbeleuchtungen zum Einsatz. Diese Systeme zeichnen sich durch eine hohe Leuchtdichte und Leistungsdichte (cd/m² bzw. lx) aus und ermöglichen dadurch kurze Belichtungszeiten sowie eine Reduktion von Bewegungsunschärfe (Motion Blur) in dynamischen Bildverarbeitungsprozessen. Durch optimierte opto-mechanische Auslegung wird dabei eine gute Homogenität und stabile Intensitätsverteilung innerhalb der aktiven Leuchtfläche erreicht.
Bei unseren Leuchten sind die LED-Controller vollständig in die Leuchte integriert. Dadurch werden Fehlbedienungen ausgeschlossen und das Risiko einer versehentlichen Beschädigung deutlich reduziert.
Für ein optimales Zusammenspiel von LED-System und Steuerung stammt die gesamte Elektronik aus eigener Entwicklung und wird exklusiv von einem regionalen Partner gefertigt. Dies ermöglicht eine präzise Abstimmung von Leistungselektronik, Regelung und LED-Charakteristik.
Gerade bei Anwendungen im Blitzbetrieb bietet die integrierte Architektur entscheidende Vorteile: Der kurzzeitig hohe Blitzstrom wird über in der Leuchte integrierte Energiespeicher bereitgestellt. Dadurch reduzieren sich die Ströme in der Zuleitung deutlich, was die EMV-Störanfälligkeit verringert und die Gesamtanlage entlastet.
Ein interner Mikrocontroller zur Betriebsüberwachung kontrolliert zudem das Impuls-Pause-Verhältnis und gibt neue Impulse erst nach einem Verhältnis von 1:5 frei. So wird eine thermische Überlastung der LEDs im Blitzbetrieb zuverlässig verhindert und die Lebensdauer des Systems gesichert.
Die Zeiten, in denen LEDs kaum Wärme erzeugten, sind längst vorbei. Mit zunehmender Leistungsdichte moderner LED-Technologie gewinnt ein konsequentes thermisches Design der gesamten Leuchte entscheidend an Bedeutung.
Denn die Lebensdauer einer LED wird maßgeblich durch die Betriebstemperatur bestimmt – thermische Überlastung ist der zentrale Alterungs- und Ausfallmechanismus in LED-Systemen. Damit ist das Wärmemanagement direkt ausschlaggebend für die Lebensdauer der gesamten industriellen LED-Beleuchtung.
Unsere 2 mm starken Aluminiumgehäuse fungieren dabei als großflächige passive Kühlkörperstruktur und sorgen für eine effiziente Wärmeabfuhr. Je nach Applikation können diese zusätzlich durch externe Kühlkörper erweitert werden, um die thermische Stabilität weiter zu verbessern.
Grundsätzlich setzen wir auf konsequent passive Kühlungssysteme, da aktive Kühllösungen wie Lüfter zusätzliche Ausfallrisiken, Verschmutzung und EMV-Einflüsse mit sich bringen können und daher in industriellen Anwendungen kritisch zu bewerten sind.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
