Sled-3-VDMhelle Durchlicht­beleuchtungen

  • Standardgrößen mit 40 mm Bauhöhe
  • Schmaler Rand von 10 mm umlaufend
  • Helles Matrixsystem mit ca. 100.000 lx
  • Alle gängigen Lichtfarben bestückbar
  • Mit Optokoppler-Schalteingang

Mehr erfahren...

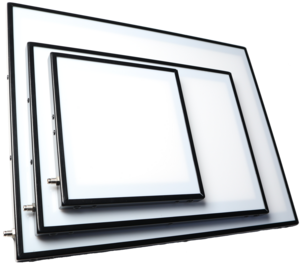

Sled-2-VDflache Hintergrund­beleuchtungen von klein bis groß

  • Standardgrößen mit 20 mm Bauhöhe
  • Bis 1220 x 1880 mm Lichtfläche
  • Sehr homogene Ausleuchtung
  • Robustes 2 mm Aluminiumgehäuse
  • Mit Optokoppler-Schalteingang

Mehr erfahren...

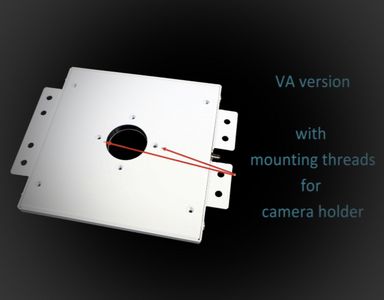

Sled-3-Flat-VDsuperflache Hintergrund­beleuchtungen, nur 10 mm Bauhöhe

  • nur 10 mm Bauhöhe
  • sehr leicht für Roboteranwendungen
  • Inkl. Befestigungslaschen

Mehr erfahren...

robust
für die Industrie

hell
für kurze Belichtung

alle
monochrome Farben

flache
Bauformen

Gegenlichtbeleuchtungen nach Kundenspezifikation

Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.

So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.

So sparen Sie Kosten in der
  • Konzeption der Anlage,
  • Konstruktion und in der
  • Auswertung in der industriellen Bildverarbeitung.

Unsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.

Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller

Anwendungsbeispiele für LED-Hintergrundbeleuchtungen

Vielseitige Durchlichtbeleuchtungen für die industrielle Bildverarbeitung

LED-Hintergrundbeleuchtungen, auch als Durchlichtbeleuchtungen, Gegenlichtbeleuchtungen oder LED-Backlights bezeichnet, werden in zahlreichen Anwendungen der industriellen Bildverarbeitung eingesetzt. Durch ihre homogene Ausleuchtung ermöglichen sie eine kontrastreiche Darstellung von Konturen, Kanten und Materialunterschieden. Ob Maßprüfung, Fehlererkennung oder Qualitätskontrolle – planistar bietet leistungsstarke LED-Flächenleuchten für den Dauerbetrieb, abgestimmt auf unterschiedlichste Prüfaufgaben.

Entdecken Sie typische Anwendungsbereiche und die jeweils geeigneten LED-Beleuchtungslösungen.

Kontur-, Kanten- und Maßprüfung

Präzise Konturenerkennung und Maßprüfung mit LED-Hintergrundbeleuchtung

LED-Hintergrundbeleuchtungen ermöglichen eine zuverlässige Kontur- und Kantenerkennung in der industriellen Bildverarbeitung. Durch die homogene Durchlichtbeleuchtung entstehen kontrastreiche Silhouetten, die eine präzise Vermessung von Bauteilen, Bohrungen, Ausschnitten und Außenkonturen ermöglichen. Typische Anwendungen sind die optische Maßkontrolle, Durchmesserprüfung, Formprüfung und automatisierte Qualitätskontrolle.

Geeignete LED-Hintergrundbeleuchtungen:

  • Sled-2-VD: Für kleine bis großflächige Messbereiche mit homogener Ausleuchtung.
  • Sled-3-Flat-VD: Für kompakte Messsysteme mit begrenztem Bauraum oder am Roboterarm.
  • Sled-3-VDM: Für Anwendungen mit besonders hohen Anforderungen an die Lichtintensität.

Folien-, Kunststoff- und Verpackungsprüfung

LED-Durchlichtbeleuchtung für die optische Folien- und Verpackungsprüfung

Bei der industriellen Prüfung von Folien, Kunststoffbahnen und Verpackungsmaterialien ermöglicht eine homogene LED-Durchlichtbeleuchtung die zuverlässige Erkennung von Löchern, Materialfehlern, Einschlüssen und Unregelmäßigkeiten. Durch die gleichmäßige Hinterleuchtung können transparente und teiltransparente Materialien mit Kamerasystemen kontrolliert werden. Typische Anwendungen sind die Folieninspektion, Kunststoffprüfung, Schweißnahtkontrolle und Qualitätsprüfung von Verpackungen.

Geeignete LED-Hintergrundbeleuchtungen:

  • Sled-2-VD: Besonders geeignet für großflächige Folien- und Verpackungsprüfungen.
  • Sled-3-VDM: Für lichtintensive Durchlichtprüfungen bei höheren Materialdichten oder kurzen Belichtungszeiten.
  • Sled-3-Flat-VD: Für kompakte Prüfanlagen und begrenzte Einbauverhältnisse.

Prüfung transparenter und transluzenter Materialien

Homogene LED-Hintergrundbeleuchtung für transparente Materialien

Die optische Prüfung transparenter und transluzenter Materialien stellt besondere Anforderungen an die Beleuchtung. Homogene LED-Hintergrundbeleuchtungen ermöglichen die Durchleuchtung von Glas, Kunststoff, Folien und anderen lichtdurchlässigen Werkstoffen. Dabei können Materialunregelmäßigkeiten, Einschlüsse, Blasen, Risse und unterschiedliche Materialstärken sichtbar gemacht werden. Die gleichmäßige Lichtverteilung unterstützt eine zuverlässige Fehlererkennung und automatisierte Qualitätskontrolle.

Geeignete LED-Hintergrundbeleuchtungen:

  • Sled-2-VD: Für großflächige und gleichmäßige Durchlichtprüfungen transparenter Materialien.
  • Sled-3-VDM: Für Anwendungen, bei denen eine besonders hohe Lichtintensität erforderlich ist.
  • Sled-3-Flat-VD: Für kompakte Prüfsysteme mit geringem Platzangebot.

Fehler-, Einschluss- und Fremdkörpererkennung

LED-Durchlichtbeleuchtung zur Erkennung von Materialfehlern und Fremdkörpern

Mit einer homogenen LED-Durchlichtbeleuchtung lassen sich Materialfehler, Einschlüsse und Fremdkörper in lichtdurchlässigen Produkten erkennen. Unterschiede in der Lichtdurchlässigkeit erzeugen Kontraste, die von industriellen Kamerasystemen ausgewertet werden können. Typische Anwendungen sind die Erkennung von Luftblasen, Partikeln, Verunreinigungen, Löchern und Materialunregelmäßigkeiten in Folien, Kunststoffen, Glas und Verpackungen.

Geeignete LED-Hintergrundbeleuchtungen:

  • Sled-3-VDM: Für anspruchsvolle Fehlerprüfungen mit hohem Lichtbedarf.
  • Sled-2-VD: Für die gleichmäßige Prüfung größerer Materialflächen.
  • Sled-3-Flat-VD: Für kompakte Systeme zur optischen Fehlererkennung.

Positions-, Lage- und Vollständigkeitsprüfung

LED-Hintergrundbeleuchtung für Positionskontrolle und Anwesenheitsprüfung

LED-Hintergrundbeleuchtungen ermöglichen eine zuverlässige Positions-, Lage- und Vollständigkeitsprüfung in automatisierten Fertigungs- und Montageprozessen. Durch die kontrastreiche Darstellung der Bauteilkonturen können industrielle Kamerasysteme die Position, Ausrichtung und Anwesenheit von Werkstücken erkennen. Typische Anwendungen sind die Lageerkennung, Teilekontrolle, Anwesenheitsprüfung und Vollständigkeitskontrolle von Baugruppen.

Geeignete LED-Hintergrundbeleuchtungen:

  • Sled-3-Flat-VD: Besonders geeignet für kompakte Montage- und Prüfsysteme.
  • Sled-2-VD: Für größere Prüfbereiche und mehrere gleichzeitig zu kontrollierende Bauteile.
  • Sled-3-VDM: Für Prüfaufgaben mit hohem Lichtbedarf und kurzen Belichtungszeiten.

Häufige Fragen zu LED-Hintergrundbeleuchtungen für den Dauerbetrieb

Ist noch ein externer Controller für den Betrieb notwendig?

Nein, in den planistar Beleuchtungen sind bereits die Stromcontroller integriert, so ist ein konstanter und sicherer Betrieb gewährleistet.

Welche Lichtfarbe ist für eine LED-Durchlichtbeleuchtung geeignet?

Die passende Lichtfarbe hängt vom Material, der Prüfaufgabe und der Kamera ab. Weißes Licht eignet sich für viele Anwendungen. Monochrome Lichtfarben können den Kontrast gezielt verbessern. Die verfügbaren Lichtfarben richten sich nach der Produktserie.

Wann ist eine besonders hohe Helligkeit erforderlich?

Hohe Helligkeit ist besonders bei kurzen Belichtungszeiten, schnellen Bewegungen und geringer Lichtdurchlässigkeit des Prüfobjekts erforderlich. Die Sled-3-VDM erreicht bis zu 100.000 lx im Dauerbetrieb und eignet sich für Prüfaufgaben mit hohem Lichtbedarf.

Können die LED-Hintergrundbeleuchtungen über eine SPS oder ein TTL-Signal geschaltet werden?

Je nach Serie und Ausführung ermöglicht ein Optokoppler-Schalteingang die Ansteuerung über 5–24-V-Signale, beispielsweise durch eine SPS oder ein 5 V TTL-Signal (steigende Flanke). Ein zusätzlicher externer LED-Controller ist nicht erforderlich.

Sind die LED-Hintergrundbeleuchtungen im Dauerbetrieb flimmerfrei?

Ja, die planistar-LED-Hintergrundbeleuchtungen für den Dauerbetrieb liefern flimmerfreies Licht. Damit eignen sie sich auch für kurze Belichtungszeiten in der industriellen Bildverarbeitung.

Wann ist eine diffuse und wann eine kollimierte Durchlichtbeleuchtung sinnvoll?

Diffuse Hintergrundbeleuchtungen eignen sich für viele Kontur- und Anwesenheitsprüfungen. Bei der hochpräzisen Vermessung kleiner Bauteile kann eine kollimierte Beleuchtung Vorteile bieten: Ihr gerichtetes Licht reduziert Überstrahlungen an den Objektkanten.

Welche Versorgungsspannung und Netzteilleistung werden benötigt?

Die planistar-Beleuchtungen sind für 24 V DC ausgelegt. Die erforderliche Netzteilleistung richtet sich nach der Leistungsaufnahme der jeweiligen Leuchte. Der Spannungsfall in der Zuleitung muss berücksichtigt werden.

Kann die Beleuchtung dauerhaft mit maximaler Helligkeit betrieben werden?

Ja, die Beleuchtungen sind für den 24-Stunden-Dauerbetrieb bei maximaler Helligkeit ausgelegt. Voraussetzung sind die vorgesehenen Betriebsbedingungen und eine ausreichende Wärmeabfuhr.

Welche Kühlung ist beim Einbau erforderlich?

Die Beleuchtung sollte so eingebaut werden, dass die am Gehäuse entstehende Wärme durch ausreichende Luftzirkulation abgeführt werden kann. Wärmestau ist zu vermeiden.

Wie verändert sich die Helligkeit während der Aufwärmphase?

Während der Aufwärmphase kann die Helligkeit temperaturbedingt um etwa 10–15 % abnehmen. Diese Phase kann bis zu 30 Minuten dauern. Für reproduzierbare Prüfergebnisse sollte die Beleuchtung vor dem Einlernen des Kamerasystems ihre Betriebstemperatur erreichen.

Sind kundenspezifische LED-Hintergrundbeleuchtungen möglich?

Ja, planistar fertigt LED-Hintergrundbeleuchtungen nach Kundenspezifikation. Je nach Ausführung lassen sich Abmessungen, Lichtfarbe, Helligkeit, Befestigung und Gehäuseform anpassen. Auch besondere Aussparungen und Einbausituationen können berücksichtigt werden.

Ihr flexibler Partner für Beleuchtung in der Industrie

Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.

Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.

Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
