Diese Baugruppe ist in zwei Ausführungen erhältlich:
Sollten Sie in unserem umfangreichen Standardprogramm keine passende Länge finden, entwickeln wir gerne eine LED-Zeilenbeleuchtung nach Ihren individuellen Anforderungen.
Als Hersteller von Linienbeleuchtungen können wir kundenspezifische Lösungen bis zu einer Länge von 1,8 m in einem Stück realisieren – mit kurzen Lieferzeiten und attraktiven Konditionen. Für noch größere Anwendungen besteht zudem die Möglichkeit, mehrere randlos leuchtende Balkenleuchten nahtlos miteinander zu kombinieren.
Diese Baugruppe zeichnet sich durch ihre besonders schmale Bauform aus, wodurch sie sich einfach in bestehende Anlagen integrieren lässt. Gleichzeitig ermöglicht das kompakte Design, dass die Kamera in einem sehr steilen Winkel an der Leuchte vorbeischauen kann.
Durch die Auswahl zwischen einer klaren Front und einer Kollimatorfront lässt sich die Leuchte flexibel an die jeweilige Anwendung anpassen – ideal für matte beziehungsweise glänzende Prüfobjekte.
Die Zeilenbeleuchtung verfügt über einen Optokoppler-Schalteingang, der auf steigende Flanken von 5 V TTL bis 24 V SPS reagiert. Betriebsanzeigen auf der Rückseite informieren jederzeit über den Status der Leuchte. Externe Controller sind nicht erforderlich, da die gesamte Steuerung vollständig integriert ist.

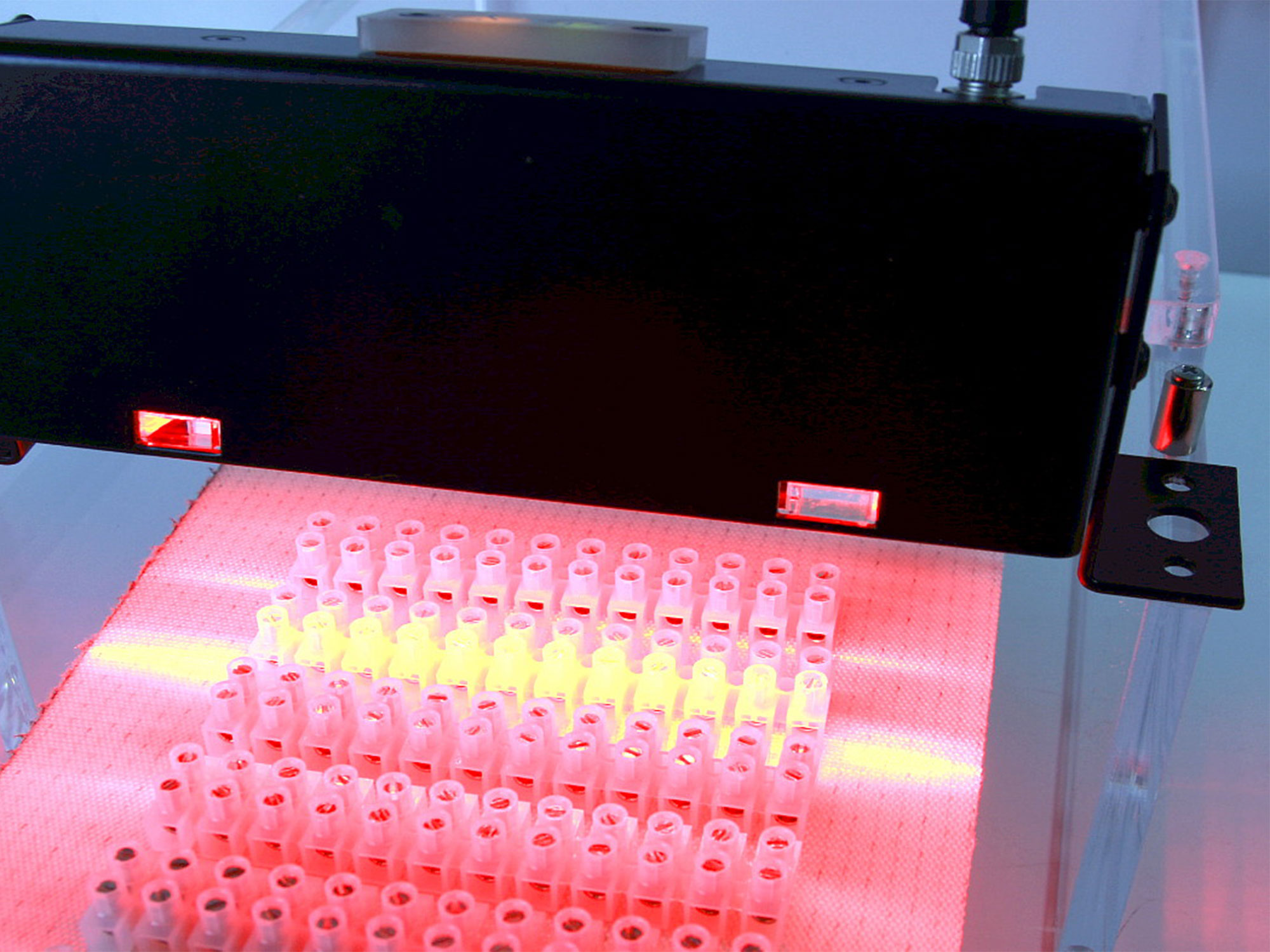

Die Leuchte ist vielseitig einsetzbar und kann für unterschiedliche Anwendungen in der industriellen Bildverarbeitung mit verschiedenen Weißtönen sowie mit monochromen Lichtfarben im Bereich von ca. 490 nm bis 625 nm bestückt werden.
Diese Baugruppe verfügt zu einer Kante hin über einen sehr schmal ausgeführten Rand und ermöglicht dadurch eine platzsparende Integration in bestehende Anlagen. Gleichzeitig erlaubt die Bauform eine Kamerapositionierung in sehr steilem Winkel entlang der Leuchte.
Durch die Auswahl zwischen klarer Front und Kollimatorfront lässt sich das optische Verhalten gezielt an die Applikation anpassen – geeignet für matte bzw. diffuse oder glänzende Prüfobjekte mit erhöhten Anforderungen an die Reflexionskontrolle.
Die Leuchte unterstützt sowohl Dauer- als auch Blitzbetrieb. Der Wechsel zwischen den Betriebsarten ermöglicht zunächst eine komfortable Einrichtung im Dauerbetrieb und anschließend den Einsatz im Blitzmodus. Die Ansteuerung erfolgt über Schalteingänge, die auf steigende Flanken von 5 V TTL bis 24 V SPS reagieren. Eine externe Steuerung ist nicht erforderlich, da die gesamte Elektronik inklusive Steuerlogik integriert ist.
Das thermische Management erfolgt über das Gehäuse sowie integrierte Kühlkörper, die eine gleichmäßige Abführung der Abwärme gewährleisten und so zur Stabilität und Langlebigkeit der Baugruppe beitragen.
Die Leuchte ist für verschiedene Anwendungen in der industriellen Bildverarbeitung ausgelegt und kann in den Lichtfarben Weiß und Rot bestückt werden; weitere Wellenlängen sind auf Anfrage realisierbar.
Kurze Bauform
mit Umlenkreflektor
inkl. Befestigungswinkel
Sonderbauform
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben.
Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.
Durch unsere langjährige Erfahrung in Entwicklung und Fertigung von Lichttechnik konnten wir unsere LED-Leuchten kontinuierlich optimieren und gezielt an die steigenden Anforderungen in unterschiedlichen Anwendungen anpassen.
In unseren Balkenbeleuchtungen werden Hochglanzreflektoren in Kombination mit Stablinsen eingesetzt. Diese optische Architektur dient der gerichteten Kollimation und reflektiert den LED-Output verlustarm in definierte Abstrahlrichtungen, wodurch eine hohe Lichtausbeute erzielt wird.
Der nahezu parallele Abstrahlcharakter ermöglicht einen variablen Arbeitsabstand ohne ausgeprägten Fokuspunkt. Die optische Auslegung erfolgt dabei so, dass die Lichtführung longitudinal gebündelt wird, während quer zur Leuchtenachse ein Abstrahlwinkel von ca. 120° realisiert wird. Dies gewährleistet eine gleichmäßige Intensitätsverteilung über die gesamte Leuchtenlänge.
Im Vergleich zu Systemen mit beidseitiger Bündelung reduziert diese einseitig gerichtete Lichtführung inhomogene Verteilungen und minimiert Rand- bzw. Hotspot-Effekte.
Für Anwendungen mit reflektierenden Prüfoberflächen kann optional eine Kollimator- bzw. Diffusionsfolie integriert werden, die die diskrete LED-Struktur homogenisiert und eine kontinuierliche, linienförmige Lichtverteilung ohne sichtbare Einzellichtpunkte erzeugt.
Mit unseren Befestigungswinkeln lassen sich die Linienleuchten einfach und prozesssicher in bestehende Anlagen integrieren.
Über die Langlochausführung kann die Ausrichtung der Leuchte sowie die Lichtrichtung vor Ort präzise justiert werden.
Neben standardisierten Befestigungslösungen bieten wir durch unsere eigene Blechverarbeitung auch kundenspezifische Halterungen an, die an die jeweilige Einbausituation angepasst werden können.
Bei unseren Leuchten ist die Steuer- und Regelungselektronik vollständig integriert und auf die LED-Charakteristik abgestimmt. Dadurch entfallen externe Controller, Fehlbedienungen werden vermieden und die Systemstabilität erhöht.
Im Blitzbetrieb werden die benötigten hohen Impulsströme intern gepuffert, wodurch die Zuleitung entlastet und EMV-Einflüsse reduziert werden.
Ein interner Mikrocontroller überwacht das Impuls-Pause-Verhältnis und begrenzt die Schaltfrequenz (z. B. 1:5), um eine thermische Überlastung der LEDs sicher zu verhindern.
Leistungsstarke LEDs erzeugen heute relevante Abwärme, weshalb ein durchgängiges thermisches Konzept für die gesamte Leuchte entscheidend ist. Die Temperatur an den LEDs ist dabei ein wesentlicher Faktor für die Lebensdauer und Betriebssicherheit.
Unsere Gehäuse aus ca. 2 mm Aluminium fungieren als großflächige Kühlkörper und sorgen für eine effiziente Wärmeableitung. Je nach Anwendung kann das thermische Management durch zusätzliche Kühlkörper erweitert werden.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Bildverarbeitung kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
