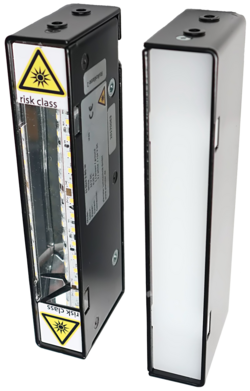

Diese Baugruppe ist mit zwei unterschiedlichen Frontvarianten erhältlich. Dadurch lässt sich auf Basis einer einzigen Bauform sowohl eine gerichtete als auch eine diffuse Balkenbeleuchtung realisieren.
Die flexible Frontgestaltung ermöglicht eine applikationsspezifische Anpassung der Lichtcharakteristik, ohne dass unterschiedliche Gehäusevarianten erforderlich sind. Dadurch wird die Integration in bestehende Anlagen vereinfacht und die Variantenvielfalt im Systemdesign reduziert.
So entsteht eine modulare LED-Balkenbeleuchtung für die industrielle Bildverarbeitung, die sich effizient an unterschiedliche Anforderungen in der Machine Vision anpassen lässt.
diffuser Abstrahlwinkel
gerichteter Abstrahlwinkel (ca. 20-30°)
Sollten Sie in unserem umfangreichen Standardprogramm keine passende Länge finden, fertigen wir gerne eine LED-Balkenleuchte nach individuellen Anforderungen.
Als Hersteller von Balkenbeleuchtungen für die industrielle Bildverarbeitung realisieren wir kundenspezifische Lösungen bis zu einer Länge von 1,8 m in einem Stück – bei kurzen Lieferzeiten und wirtschaftlichen Konditionen.
Für noch größere Anwendungen können mehrere randlos abstrahlende Balkenleuchten nahtlos miteinander kombiniert werden, sodass auch sehr lange Beleuchtungssysteme ohne sichtbare Übergänge umgesetzt werden können.
Diese Baugruppe zeichnet sich durch ihre besonders schmale Bauform aus und lässt sich dadurch einfach in bestehende Anlagen integrieren. Gleichzeitig ermöglicht das kompakte Design, dass die Kamera in einem sehr steilen Winkel an der Leuchte vorbeischauen kann, was eine flexible Geometrieanpassung in der industriellen Bildverarbeitung unterstützt.
Durch die Wahl zwischen einer klaren und einer weiß opaken Front kann die Abstrahlcharakteristik flexibel zwischen gerichteter und diffuser Beleuchtung angepasst werden.
Die LED-Balkenbeleuchtung verfügt über einen Optokoppler-Schalteingang, der auf steigende Flanken von 5 V TTL bis 24 V SPS reagiert. Betriebsanzeigen auf der Rückseite liefern jederzeit Statusinformationen. Ein externer Controller ist nicht erforderlich, da die gesamte Steuerung bereits integriert ist.
Die Beleuchtung ist vielseitig einsetzbar in der Machine Vision und industriellen Bildverarbeitung und kann je nach Anwendung mit verschiedenen Weißtönen sowie monochromen Wellenlängen von ca. 490 nm bis 625 nm ausgestattet werden.

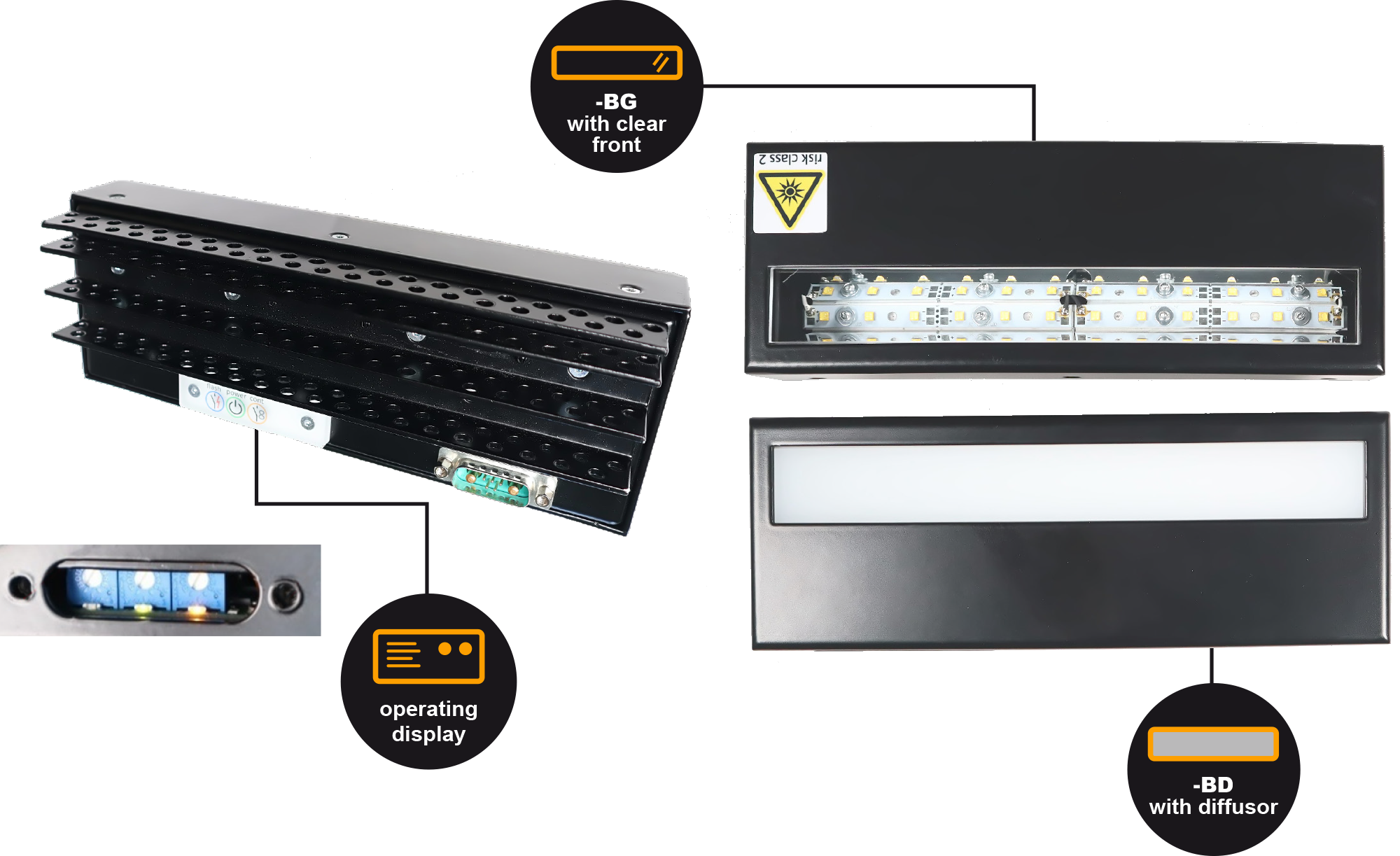

Diese Baugruppe verfügt zu einer Kante hin über einen sehr schmalen Rand und lässt sich dadurch besonders einfach in bestehende Anlagen integrieren. Das kompakte Design ermöglicht zudem, dass die Kamera in einem sehr steilen Winkel an der Leuchte vorbeischauen kann, was eine flexible Integration in unterschiedliche Machine-Vision-Aufbauten unterstützt.
Durch die Wahl zwischen einer klaren und einer weiß opaken Front kann die Abstrahlcharakteristik flexibel zwischen gerichteter und diffuser Beleuchtung angepasst werden.
Eine besondere Eigenschaft dieser LED-Balkenbeleuchtung für die industrielle Bildverarbeitung ist die Kombination aus Dauer- und Blitzbetrieb in einer Leuchte. Anwendungen können zunächst komfortabel im Dauerbetrieb eingerichtet und anschließend im leistungsstarken Blitzmodus betrieben werden. Die Schalteingänge reagieren auf steigende Flanken von 5 V TTL bis 24 V SPS. Ein externer Controller ist nicht erforderlich, da die gesamte Steuerung vollständig integriert ist.
Die entstehende Abwärme wird über das gesamte Gehäuse inklusive integrierter Kühlstruktur gleichmäßig abgeführt, was ein stabiles thermisches Verhalten im industriellen Dauerbetrieb gewährleistet.
Die Beleuchtung ist vielseitig einsetzbar und kann mit den Lichtfarben Weiß und Rot ausgestattet werden; weitere monochrome Wellenlängen sind auf Anfrage verfügbar.
Kurze Bauform
abgekantete Ecke
Balkenstrahler
Balkenleuchte mit Durchbrüchen
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben.
Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.
Durch unsere langjährige Erfahrung in der Entwicklung und Fertigung industrieller LED-Lichttechnik, insbesondere im Bereich von Balkenbeleuchtungen für die industrielle Bildverarbeitung, konnten wir unsere LED-Balkenleuchten kontinuierlich technisch weiterentwickeln und gezielt optimieren.
Im Fokus stehen dabei eine homogene Lichtverteilung, hohe Leuchtdichte bzw. Lichtintensität sowie flexible mechanische und elektrische Integrationsmöglichkeiten in unterschiedlichste Anlagenkonzepte. So lassen sich unsere Balkenbeleuchtungen präzise an steigende applikationsspezifische Anforderungen anpassen und in bestehende Machine-Vision-Systeme integrieren.
Das Ergebnis sind zuverlässige, reproduzierbare LED-Beleuchtungslösungen für ein breites Spektrum industrieller Anwendungen.
In unseren LED-Balkenbeleuchtungen für die industrielle Bildverarbeitung kommen hochwertige Hochglanzreflektoren zum Einsatz. Diese lenken das Licht der LEDs gezielt in Leuchtrichtung und ermöglichen so eine hohe Lichtausbeute bei effizienter optischer Nutzung.
Ein wesentlicher Vorteil dieser Technologie ist die einseitig gerichtete Lichtbündelung in Kombination mit einem Abstrahlwinkel von 120° in der Lichtbreite. Dadurch entsteht über die gesamte Leuchtenlänge eine homogene und gleichmäßige Intensitätsverteilung.
Im Gegensatz zu Systemen mit beidseitiger Lichtbündelung, bei denen es zu inhomogenen Verteilungen kommen kann, sorgt die definierte einseitige Lichtführung für eine stabile und reproduzierbare Ausleuchtung entlang der gesamten Messstrecke in industriellen Anwendungen.
Mit unseren Befestigungswinkeln für LED-Balkenleuchten lassen sich die Leuchten einfach und flexibel in bestehende Anlagen integrieren.
Die präzise Ausrichtung kann über integrierte Langlöcher direkt vor Ort feinjustiert werden, sodass die Lichtrichtung optimal an die jeweilige Machine-Vision-Anwendung angepasst werden kann.
Neben standardisierten Befestigungslösungen bieten wir auch die Möglichkeit, kundenspezifische Halterungen in unserer eigenen Blechfertigung zu realisieren. Dadurch können individuelle Montageanforderungen exakt umgesetzt und optimal in bestehende Anlagenkonzepte integriert werden.
Bei unseren Leuchten sind die LED-Controller vollständig integriert, wodurch Fehlbedienungen ausgeschlossen und Beschädigungen zuverlässig vermieden werden. Die Elektronik basiert auf einer Eigenentwicklung und wird exklusiv von einem regionalen Partner gefertigt, um ein optimal abgestimmtes Zusammenspiel zwischen LED-System und Steuerung sicherzustellen.
Gerade im Blitzbetrieb bietet diese Architektur entscheidende Vorteile: Der kurzzeitig hohe Blitzstrom wird über integrierte Energiespeicher in der Leuchte bereitgestellt. Dadurch werden die Ströme in der Zuleitung reduziert und EMV-Störungen deutlich minimiert.
Ein interner Mikrocontroller zur Betriebsüberwachung kontrolliert das Impuls-Pause-Verhältnis und gibt neue Impulse erst nach einem Verhältnis von 1:5 frei. So wird eine thermische Überlastung der LEDs verhindert und die Lebensdauer des Beleuchtungssystems nachhaltig gesichert.
Die thermische Verlustleistung moderner Hochleistungs-LEDs ist ein wesentlicher Faktor für Effizienz, Lebensdauer und optische Stabilität. Durch unsere langjährige Erfahrung in der Entwicklung industrieller LED-Beleuchtungssysteme für die Bildverarbeitung legen wir daher besonderen Fokus auf ein durchgängiges Thermal-Management-Konzept auf Systemebene.
Die Leuchtengehäuse bestehen aus 2 mm starkem Aluminium und sind als integraler Bestandteil des Wärmeleitpfades ausgelegt. Sie fungieren als großflächige passive Kühlstruktur mit optimierter Wärmeverteilung (Heat Spreading), um lokale Hotspots an den LED-Modulen zu vermeiden und die Junction-Temperatur der LEDs stabil zu halten.
Abhängig von Leistungsklasse und Applikation kann die thermische Anbindung durch zusätzliche externe Kühlkörper oder Konvektionsflächen erweitert werden, um den thermischen Widerstand des Gesamtsystems weiter zu reduzieren.
Das Ergebnis ist ein kontrolliertes stationäres Temperaturverhalten, das die Grundlage für eine hohe Lichtstabilität, reproduzierbare Messbedingungen und eine maximierte Lebensdauer der LED-Komponenten bildet.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
