Neben den Lösungen für die Bildverarbeitung bleibt es nicht aus, dass Prüfteile visuell durch Mitarbeiter begutachtet und bewertet werden müssen.
Für diesen Bereich der visuellen Kontrolle werden unsere LED-Leuchten speziell auf die Bedürfnisse der Gegenlichtprüfung oder Durchlichtprüfung durch den Menschen angepasst.
Unsere Produktgruppe Colour Control beinhaltet Hintergrundbeleuchtungen, die mit einer Farbwiedergabe von ca. Ri97 bestückt sind. So ist zu jederzeit eine gute Farbbeurteilung gegeben. Die Leuchten sind mit dem externen Dimmer-Modul dimmbar, um die Helligkeit der Prüfaufgabe und der Umgebung anzupassen.
Die Gehäuse sind nach Industriestandard gefertigt und mit einer antireflex-Oberfläche ausgestattet. So wird der Mitarbeiter nicht von Spiegelungen aus der Umgebung abgelenkt und kann sich ganz auf die Prüfaufgabe konzentrieren.
Auch, wenn bei den Prüfungen die Farbechtheit keine Rolle spielt, nimmt das Auge des Mitarbeiters das hochwertige Normlicht als sehr angenehm war, da der typische Blaustich von „Standard-LEDs“ nicht vorhanden ist. Das sonnenähnliche Licht wirkt so weniger ermüdend.
Wir haben uns bei der Entwicklung der Leuchte an folgenden Normen orientiert:
Hier wurde die Basisleuchte mit verschiedenem Zubehör ausgerüstet.
Hier wollen wir nur ein paar Möglichkeiten aufzeigen, wie die Leuchte auf die verschiedensten Anforderungen angepasst werden kann. Unsere Durchlichter können aber gerne auch nach Ihren Situationen vor Ort angepasst oder verändert werden.
ESD-Variante
veränderbare Lichtfarbe
nach Kundenspezifikation
Zentrale Steuerung
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben.
Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.
Die Gegenlichtprüfung ist ein bewährtes Verfahren in der Qualitätssicherung, um Materialien und Bauteile auf Fehler und Unregelmäßigkeiten zu prüfen. Sie kommt besonders bei lichtdurchlässigen Materialien und glänzenden Oberflächen zum Einsatz.
Mit der Gegenlichtprüfung können Glas, Kunststoffe und transparente Folien auf Einschlüsse, Risse oder Lufteinschlüsse untersucht werden. Das Licht wird durch das Material geleitet, wodurch kleinste Defekte sofort sichtbar werden.
Die Technik eignet sich auch zur Inspektion von Kanten, Konturen und Ausbrüchen bei Prüfteilen. So lassen sich Abweichungen in der Form oder beschädigte Stellen zuverlässig erkennen.
Für glänzende Materialien wird oft eine Kombination aus Gegenlicht und Schräglicht eingesetzt. Diese Methode hebt Oberflächenfehler wie Kratzer, Dellen oder unregelmäßige Strukturen hervor.
Fazit: Die Gegenlichtprüfung ist vielseitig einsetzbar – von der Durchleuchtung über die Umrisskontrolle bis hin zur Oberflächenprüfung – und sorgt für präzise Ergebnisse in der Fertigungs- und Materialprüfung.
Die Durchleuchtung von Materialien ist ein zentraler Bestandteil der Qualitätssicherung und Gegenlichtprüfung. Dabei werden lichtdurchlässige Prüfteile mit einer angepassten Lichtquelle kontrolliert, um Defekte und Unregelmäßigkeiten sichtbar zu machen.
Ansendungsbereiche der Materialdurchleuchtung:
Mit dieser Methode lassen sich unter anderem folgende Merkmale erkennen:
Optimale Lichtanpassung:
Damit die Defekte zuverlässig sichtbar sind, müssen Helligkeit und Lichtfarbe an das jeweilige Prüfmaterial angepasst werden. Eine zu starke Beleuchtung kann Details überstrahlen, während zu schwaches Licht wichtige Merkmale verdeckt.
Fazit: Die gezielte Durchleuchtung sorgt für präzise Kontrolle von Materialqualität, Reinheit und Verarbeitung und ist damit ein unverzichtbares Werkzeug in der modernen Fertigung und Qualitätssicherung.
Die Kontrollen von Kanten und Rändern sind ein wichtiger Bestandteil der Qualitätssicherung in der Fertigung. Mithilfe spezieller Prüfleuchten werden die Konturen der Prüfteile hinterleuchtet, sodass kleine Fehler sichtbar werden.
Was geprüft wird:
Bei der Kanten- und Randprüfung können folgende Merkmale erkannt werden:
Lichtanpassung ist entscheidend:
Die Helligkeit der Prüfleuchte muss präzise eingestellt werden. Ist das Licht zu stark, werden die Kanten überstrahlt und die feinen Merkmale sind nicht mehr erkennbar. Eine angepasste Lichtintensität sorgt dafür, dass alle Details zuverlässig sichtbar bleiben.
Fazit: Mit korrekt eingestellten Prüfleuchten lassen sich Fehler an Kanten und Rändern präzise erkennen, was die Produktqualität und Sicherheit deutlich erhöht.
Die Prüfung glänzender Oberflächen ist eine typische Kontrollaufgabe bei spiegelnden Prüflingen. Dabei wird die Leuchte gegenüber dem Betrachter positioniert, sodass sie sich im Objekt spiegelt. Durch diese Kombination aus Hinterleuchtung und Auflichtbetrachtung entsteht ein starker Kontrast, der feine Defekte sichtbar macht.
Zu überprüfende Merkmale:
Mit dieser Methode können folgende Fehler und Rückstände erkannt werden:
Wichtige Aspekte beim Leuchtenbau:
Fazit: Mit der richtigen Leuchte und optimierter Lichtführung lassen sich glänzende Oberflächen präzise kontrollieren, wodurch Kratzer, Rückstände und andere feine Fehler zuverlässig erkannt werden.
Um eine visuelle Durchlichtprüfung präzise durchführen zu können, ist die richtige Auswahl der Prüfleuchte entscheidend. Dabei müssen verschiedene Kriterien berücksichtigt werden, um optimale Ergebnisse zu erzielen.
Bei der Wahl der passenden Leuchte sollten unter anderem folgende Punkte beachtet werden:
Oft hört man den Satz: „Es kann nicht hell genug sein“. Das ist jedoch nicht immer korrekt. Bei der visuellen Prüfung von Prüfteilen hängt die ideale Helligkeit von mehreren Faktoren ab:
Es gilt, die richtige Balance zwischen zu dunkel und zu hell zu wählen. Nur so werden Defekte zuverlässig erkannt, ohne dass Details verloren gehen.
Fazit: Eine dimmbare Leuchte sorgt dafür, dass Prüfteile unter optimaler Helligkeit kontrolliert werden können – für maximale Genauigkeit und Effizienz bei der visuellen Prüfung.

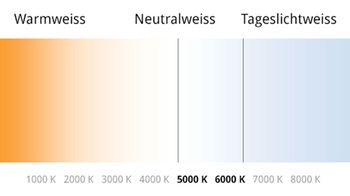

Für eine präzise visuelle Prüfung ist die Lichtfarbe der Prüfleuchte entscheidend. In der Regel wird neutrales Weiß mit einer Farbtemperatur von etwa 5000–6500 K verwendet, da diese Lichtfarbe dem Sonnenlicht ähnelt.
Fazit: Durch die Wahl einer neutralweißen Prüfleuchte und abgestimmter Raumbeleuchtung werden visuelle Prüfungen angenehmer, genauer und effizienter.
Neben der Lichtfarbe spielt auch die Lichtqualität der Leuchtquelle eine entscheidende Rolle bei der visuellen Prüfung.
Fazit: Die Kombination aus neutraler Lichtfarbe und hoher Lichtqualität (Ra- und Ri-Wert) sorgt dafür, dass Prüfteile realitätsgetreu dargestellt werden und kleinste Details zuverlässig erkennbar sind.
Oft wird die Prüfleuchte zu klein ausgelegt – nur geringfügig größer als das Prüfteil. Dies kann für den Prüfer nachteilig sein.
Fazit: Die optimale Größe der Prüfleuchte ist entscheidend für präzise visuelle Prüfungen, höhere Konzentration und geringere Ermüdung der Prüfer.
Für eine präzise visuelle Prüfung empfehlen wir stets den Einsatz eines Dimmers am Arbeitsplatz.
Fazit: Dimmbare Prüfleuchten sorgen für komfortables Arbeiten, optimale Sichtbarkeit der Prüfteile und maximale Präzision bei der visuellen Prüfung.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
