Die planistar Lichttechnik GmbH ist Ihr Spezialist für hochwertige Flächenleuchten (Flat Dome Beleuchtungen) in der industriellen Bildverarbeitung. Unsere leistungsstarken LED-Beleuchtungslösungen eignen sich sowohl für den Dauerbetrieb als auch für den Blitzbetrieb und sorgen für optimale Ausleuchtung und präzise Ergebnisse.
Ob Matrixsysteme, Kantenbeleuchtungen oder maßgeschneiderte Lösungen – bei uns finden Sie die passende LED-Flächenbeleuchtung für Ihre individuelle Anwendung.
Unser umfangreiches Sortiment deckt zahlreiche Einsatzbereiche ab – von der Qualitätskontrolle bis zur Automatisierungstechnik. Sollte keine Standardlösung Ihren Anforderungen entsprechen, entwickeln wir für Sie eine individuelle LED-Beleuchtung, exakt abgestimmt auf Ihre technischen und optischen Bedürfnisse.
→ Vertrauen Sie auf unsere Expertise in der industriellen LED-Beleuchtung – für maximale Präzision und Effizienz in Ihrer Bildverarbeitung.
Die Xled-3-VDM ist eine ultrahelle LED-Hintergrundbeleuchtung (LED Backlight Industrie) für anspruchsvolle Machine Vision Anwendungen. Sie eignet sich für Dauerbetrieb und Blitzbetrieb und liefert optimale Ergebnisse in der industriellen Bildverarbeitung.
Mit bis zu 200.000 Lux im Dauerbetrieb und 1,7 Millionen Lux im Blitzbetrieb bietet die LED-Matrixbeleuchtung maximale Leistung für präzise Inspektions- und Prüfprozesse.
Der integrierte Mikrocontroller ermöglicht den Betrieb ohne externen Controller. Die Ansteuerung erfolgt über 5 V TTL bis 24 V SPS, wodurch sich die Hintergrundbeleuchtung für Bildverarbeitung einfach in bestehende Anlagen integrieren lässt.
Erhältlich in Weiß sowie Wellenlängen von 380 nm bis 840 nm, ist die Xled-3-VDM die ideale Lösung für Qualitätskontrolle, Automatisierung und industrielle Inspektion
trigger frequency up to 7.000 Hz
up to1.7 Mio lx

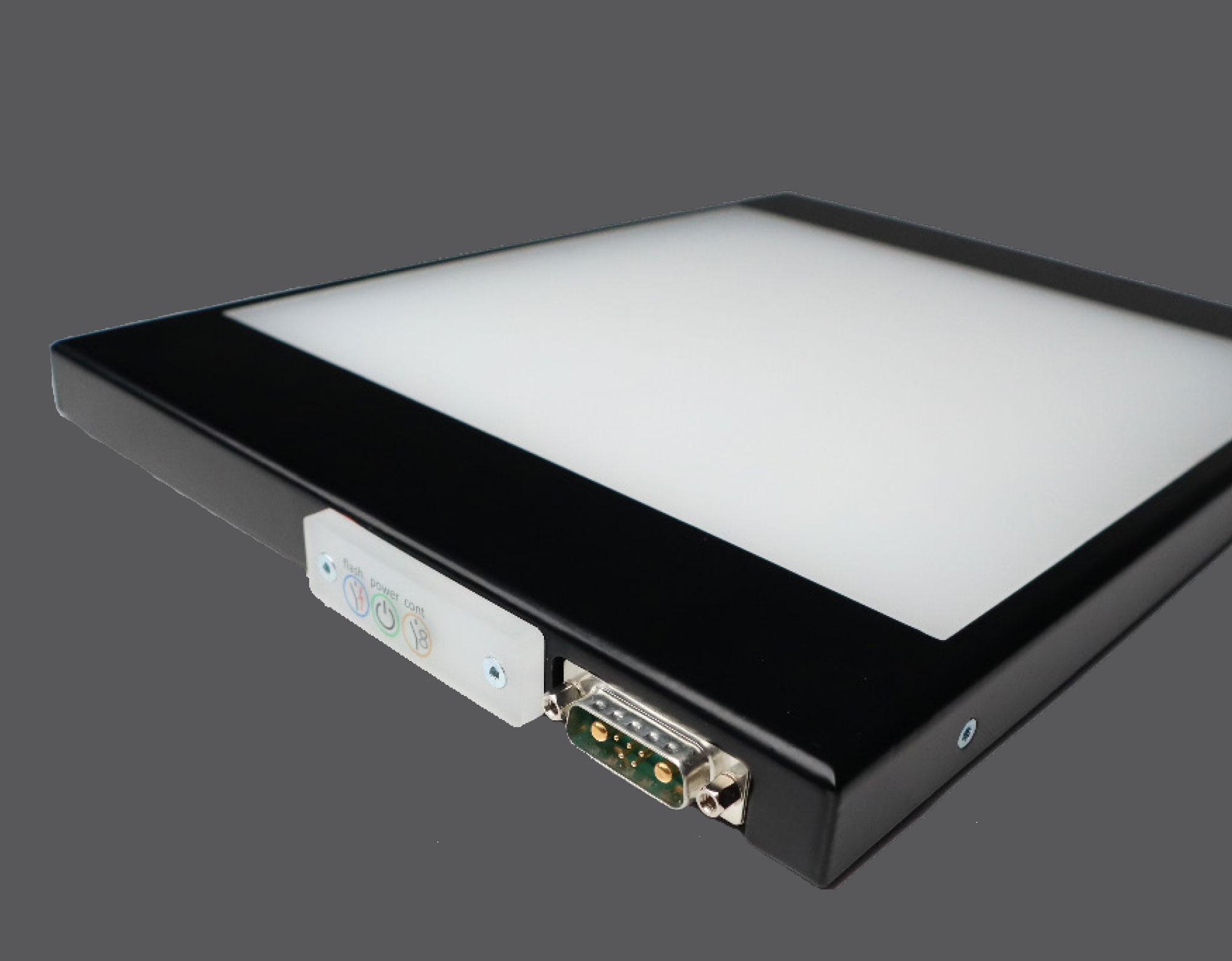

Diese Baugruppe verfügt über ein integriertes Kantenbeleuchtungssystem (Flat Dome Beleuchtung) und ermöglicht ein besonders kompaktes Design mit nur 20 mm Bauhöhe. Trotz der geringen Bauhöhe sind Leuchtflächen von ca. 40 × 40 mm bis 1220 × 1880 mm in einem Stück realisierbar.
Beim Flat Dome mit Lichtleiter sind die LEDs ausschließlich im Randbereich angeordnet. Dadurch entsteht eine sehr homogene Ausleuchtung bei gleichzeitig reduzierten Kosten – insbesondere bei großen Leuchtflächen im Vergleich zu Matrixsystemen.
Die Beleuchtung unterstützt Dauer- und Blitzbetrieb und eignet sich ideal für Anwendungen in der Machine Vision und industriellen Bildverarbeitung. Die Inbetriebnahme erfolgt komfortabel im Dauerbetrieb, der anschließende Betrieb im Blitzmodus sorgt für maximale Lichtleistung.
Die Ansteuerung erfolgt über 5 V TTL bis 24 V SPS sowie zusätzlich über eine 1–10 V Schnittstelle zur Helligkeitsregelung. Ein externer Controller ist nicht erforderlich, da die Steuerung vollständig integriert ist.
Für den Blitzbetrieb sorgen integrierte Kondensatorpakete, die den Strombedarf senken, die EMV-Performance verbessern und das Netzteil entlasten.
Erhältlich in den Lichtfarben Weiß und Rot, eignet sich die Lösung für vielfältige Anwendungen in der industriellen Bildverarbeitung, Qualitätskontrolle und Automatisierung.
trigger frequency up to 7.000 Hz
Sonderaussparungen

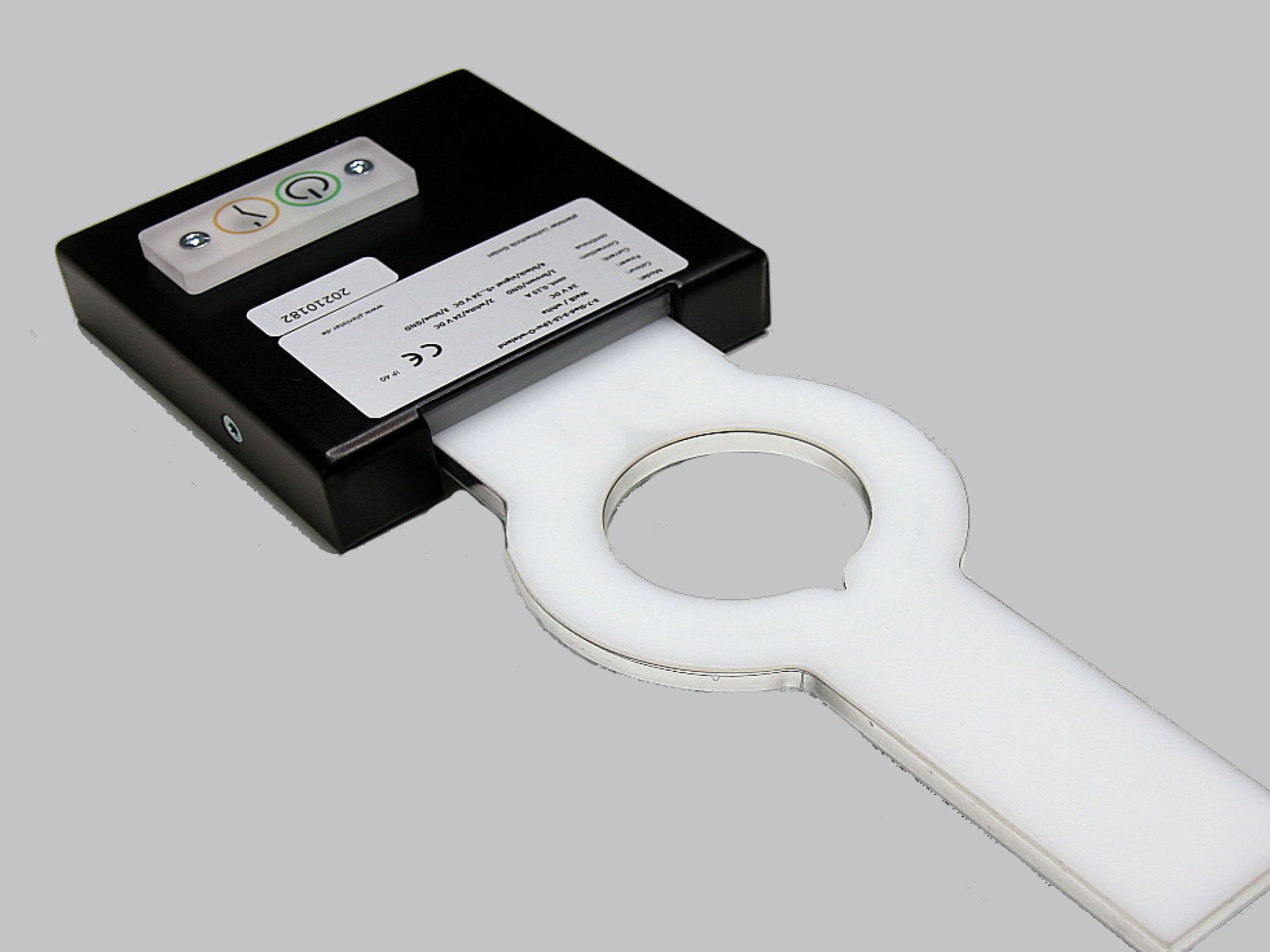

Sonderformen
Kanten randlos leuchtend
Reflektometrie
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Weiterentwicklung unserer LED-Beleuchtungssysteme für die industrielle Bildverarbeitung spielt Nachhaltigkeit eine zentrale Rolle. Viele kleine Maßnahmen ergeben in Summe einen großen Beitrag zur Ressourcenschonung.
Dabei betrachten wir den gesamten Produktlebenszyklus – von der Entwicklung bis zur Entsorgung:
So entstehen langlebige, effiziente und ressourcenschonende LED-Lösungen für die industrielle Anwendung, die Leistung und Umweltbewusstsein verbinden.
planistar verfügt über langjährige Erfahrung in der Entwicklung und Fertigung von LED-Beleuchtung für industrielle Bildverarbeitung und Machine Vision Anwendungen. Dadurch konnten unsere LED-Flächenleuchten kontinuierlich optimiert und gezielt an die steigenden Anforderungen der Industrie angepasst werden.
Das Ergebnis sind leistungsstarke, zuverlässige und effiziente LED-Beleuchtungslösungen für industrielle Anwendungen, die höchste Ansprüche an Qualität, Homogenität und Prozesssicherheit erfüllen.
Die Kantenbeleuchtung von planistar basiert auf einer speziellen Lichtkopplungs- und Lichtverteilungstechnologie, die ursprünglich aus einem eigenen Patent zur Kanteneinkopplung und Punktraster-Lichtführung hervorgegangen ist. Dadurch können LED-Flat-Dome-Beleuchtungen in nahezu jeder gewünschten Größe präzise berechnet und gefertigt werden.
Ein wesentlicher Vorteil dieser Flat-Dome Kantenbeleuchtung ist die dauerhaft homogene Lichtverteilung über die gesamte Lebensdauer. Selbst der Ausfall einzelner LEDs im Randbereich hat nur minimale Auswirkungen auf die Gleichmäßigkeit im Messfeld. Dadurch eignet sich diese Lösung besonders für präzise Anwendungen in der industriellen Bildverarbeitung und Machine Vision.
Die Kantenbeleuchtung ermöglicht große, gleichmäßig ausgeleuchtete Flächen bei gleichzeitig effizientem Aufbau und hoher Prozesssicherheit.
Neben Flat-Dome-Systemen bietet planistar auch leistungsstarke LED-Matrixbeleuchtungen für die industrielle Bildverarbeitung an. Diese klassischen Hintergrundbeleuchtungen zeichnen sich durch eine besonders hohe Lichtintensität aus.
Durch die hohe Leuchtdichte ermöglichen Matrix-LED-Beleuchtungen deutlich kürzere Belichtungszeiten und reduzieren Bewegungsunschärfe in schnellen Prozessen. Sie eignen sich daher ideal für dynamische Anwendungen in der Machine Vision, Qualitätskontrolle und Automatisierungstechnik.
LED-Matrixsysteme bieten maximale Flexibilität bei anspruchsvollen Inspektionsaufgaben, bei denen hohe Lichtleistung im Vordergrund steht.
Bei den planistar-Leuchten sind die LED-Strom-Controller direkt in die Leuchte integriert. Dadurch wird eine Überlastung durch den Anwender ausgeschlossen und eine versehentliche Beschädigung zuverlässig verhindert.
Da am Markt keine geeigneten Lösungen für den industriellen Einsatz in der LED-Beleuchtung verfügbar waren, wurden eigene Controller entwickelt. Diese werden aus Gründen der Nachhaltigkeit in einem regionalen Betrieb gefertigt.
Ein besonderer Vorteil zeigt sich bei LED-Beleuchtungen mit Blitzbetrieb: Der kurzzeitig hohe Blitzstrom wird durch integrierte Energiespeicher in der Leuchte bereitgestellt. Dadurch sinken die Ströme in der Zuleitung, was die EMV-Sicherheit verbessert und das Netzteil deutlich entlastet.
Ein integrierter Mikrocontroller zur LED-Steuerung überwacht zusätzlich das Impuls-Pause-Verhältnis und gibt neue Impulse erst nach einem Verhältnis von 1:5 frei. So wird sichergestellt, dass die LEDs im Blitzbetrieb thermisch geschützt sind und dauerhaft zuverlässig arbeiten.
Ein effektives Wärmemanagement für LED-Beleuchtung ist entscheidend für Leistung, Stabilität und Lebensdauer moderner Systeme in der industriellen Bildverarbeitung. Die Zeiten, in denen LEDs kaum Wärme erzeugten, sind vorbei – heute ist die thermische Auslegung ein zentraler Qualitätsfaktor.
Die Lebensdauer von LEDs hängt maßgeblich von der entstehenden Wärme ab. Sie beeinflusst direkt die Zuverlässigkeit und Konstanz der gesamten Machine-Vision-Beleuchtung.
Die Gehäuse der Leuchten bestehen überwiegend aus 2 mm starkem Aluminium und dienen als großflächige Kühlkörper für effiziente Wärmeableitung. Je nach Ausführung werden sie zusätzlich durch externe Kühlkörper unterstützt, um eine optimale thermische Stabilität auch unter anspruchsvollen Bedingungen sicherzustellen.
So entsteht ein zuverlässiges LED-Wärmemanagement für industrielle Beleuchtungssysteme, das maximale Performance und lange Lebensdauer garantiert.
Fazit: Ein konsequentes Wärmemanagement ist entscheidend für die Lebensdauer, Stabilität und Zuverlässigkeit von LED-Beleuchtungssystemen in der industriellen Bildverarbeitung.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
