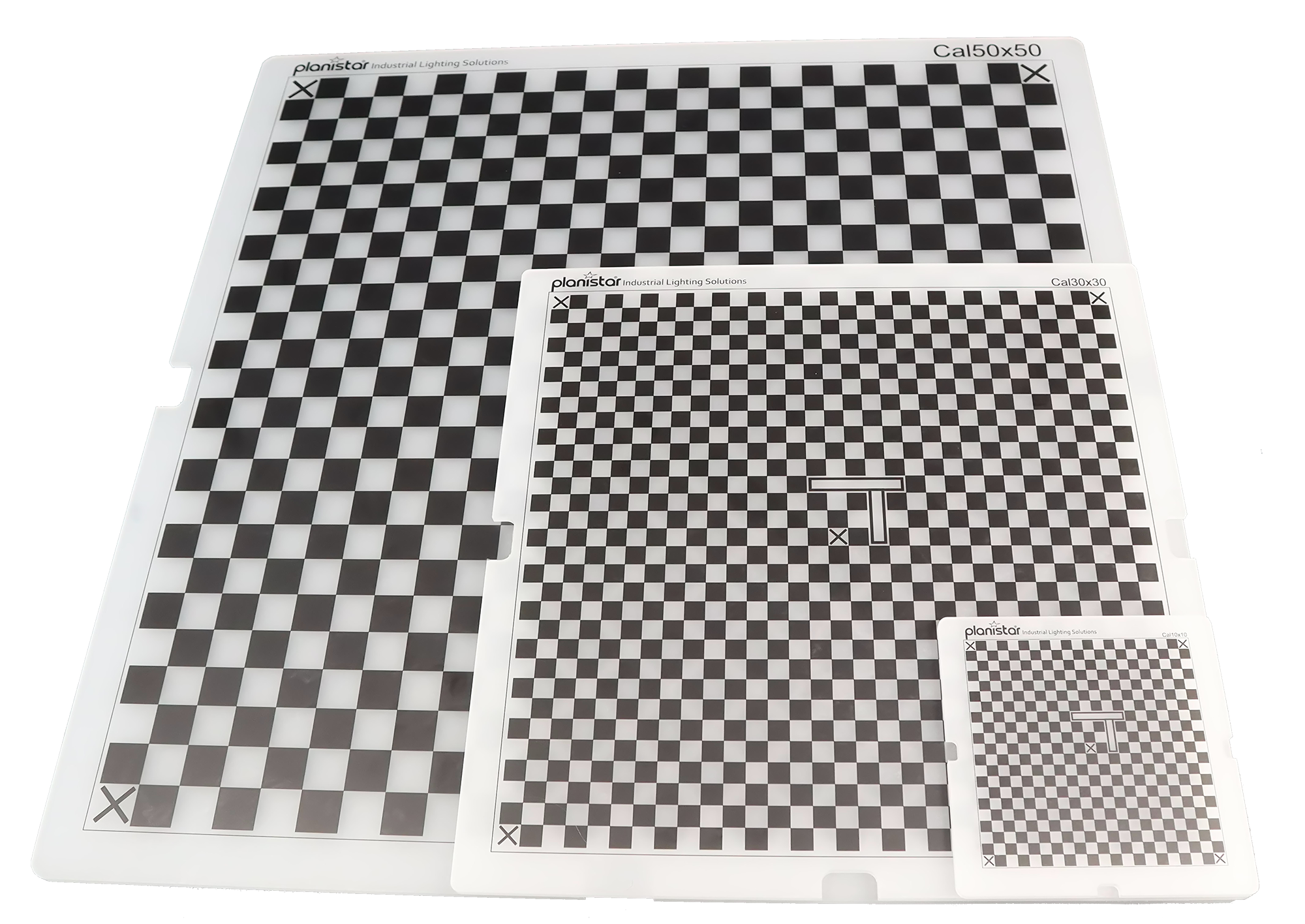

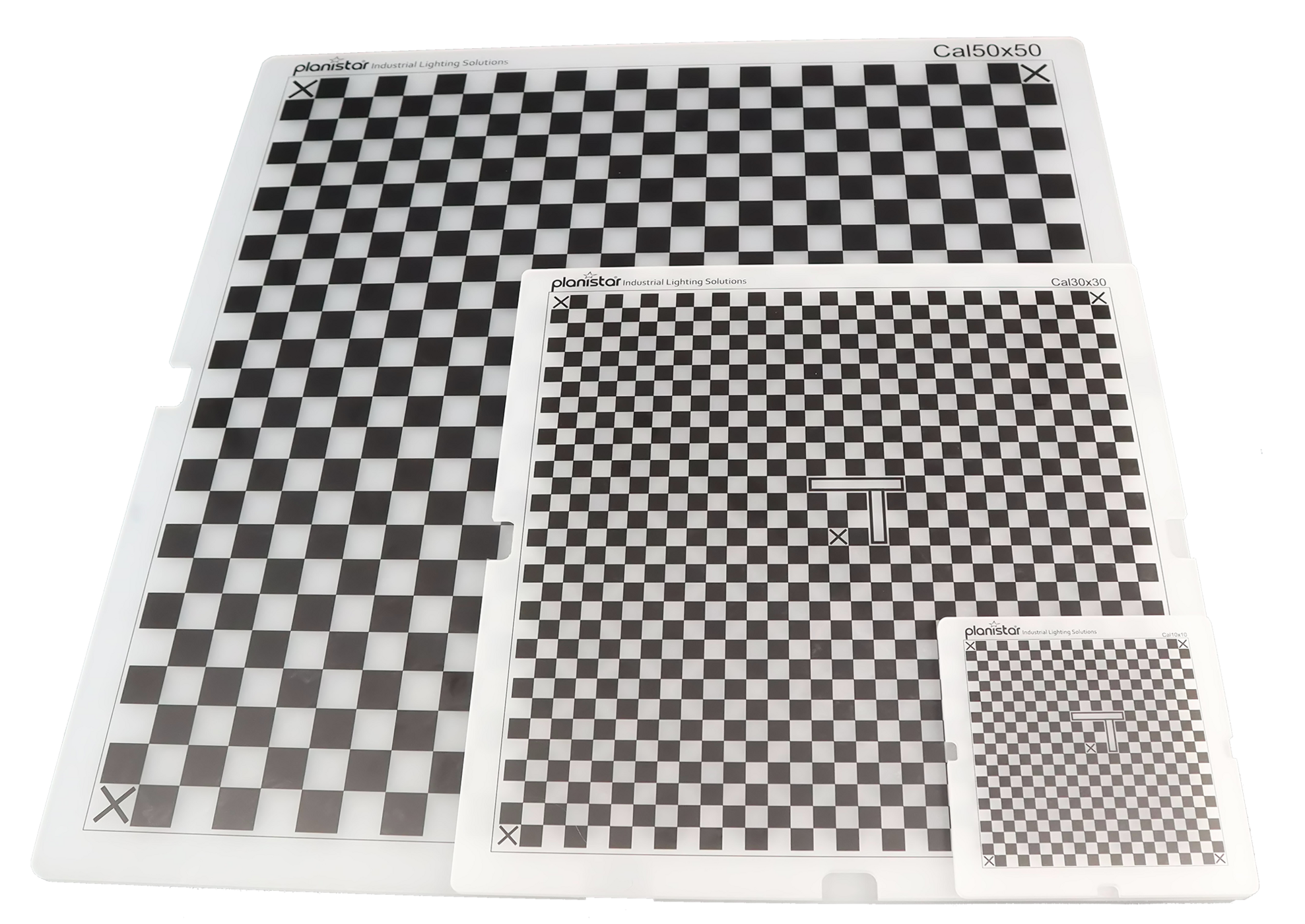

Die Kalibrierplatten von planistar ermöglichen eine hochpräzise und reproduzierbare Kalibrierung von Kamerasystemen in der industriellen Bildverarbeitung. Durch feinste Strukturen, gefertigt mit einem hochauflösenden 600 dpi UV-Plattendruckverfahren, sowie Fertigungstoleranzen von nur 50–100 µm, liefern sie zuverlässige Messergebnisse und höchste Prozessstabilität – selbst in anspruchsvollen Machine-Vision-Anwendungen.
Eine hochwertige Antireflex-Schutzbeschichtung reduziert störende Spiegelungen und sorgt für kontrastreiche, klare Aufnahmen. Dadurch eignen sich die Kalibrierplatten ideal sowohl für Auflicht- als auch Durchlichtanwendungen.
Jede Kalibrierplatte wird mit einem Werksprotokoll geliefert, das gemessene Toleranzen sowie materialbedingte Längenausdehnungen dokumentiert. Dies gewährleistet eine nachvollziehbare, normgerechte und reproduzierbare Kalibrierung Ihrer Systeme.
Die Kalibrierplatten sind in verschiedenen hochwertigen Trägermaterialien erhältlich:
Kalibrierplatten von planistar sind ideal geeignet für:
Durch flexible Größen, Muster und individuelle Sonderanfertigungen lassen sich die Kalibrierplatten optimal an unterschiedliche Systeme und Anforderungen anpassen.
Präzision und Qualität für moderne industrielle Bildverarbeitung.
Als Hersteller entwickelt und produziert planistar Kalibrierplatten vollständig im eigenen Haus. Dadurch sind nahezu alle Varianten in Bezug auf Größe, Form, Material und Druckbild individuell realisierbar.
Ob standardisierte Kalibriermuster oder komplexe Sonderlösungen für anspruchsvolle Machine-Vision-Systeme – planistar bietet maximale Flexibilität in der Umsetzung. So entstehen maßgeschneiderte Kalibrierlösungen, die exakt auf technische Anforderungen und industrielle Einsatzbereiche abgestimmt sind.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller

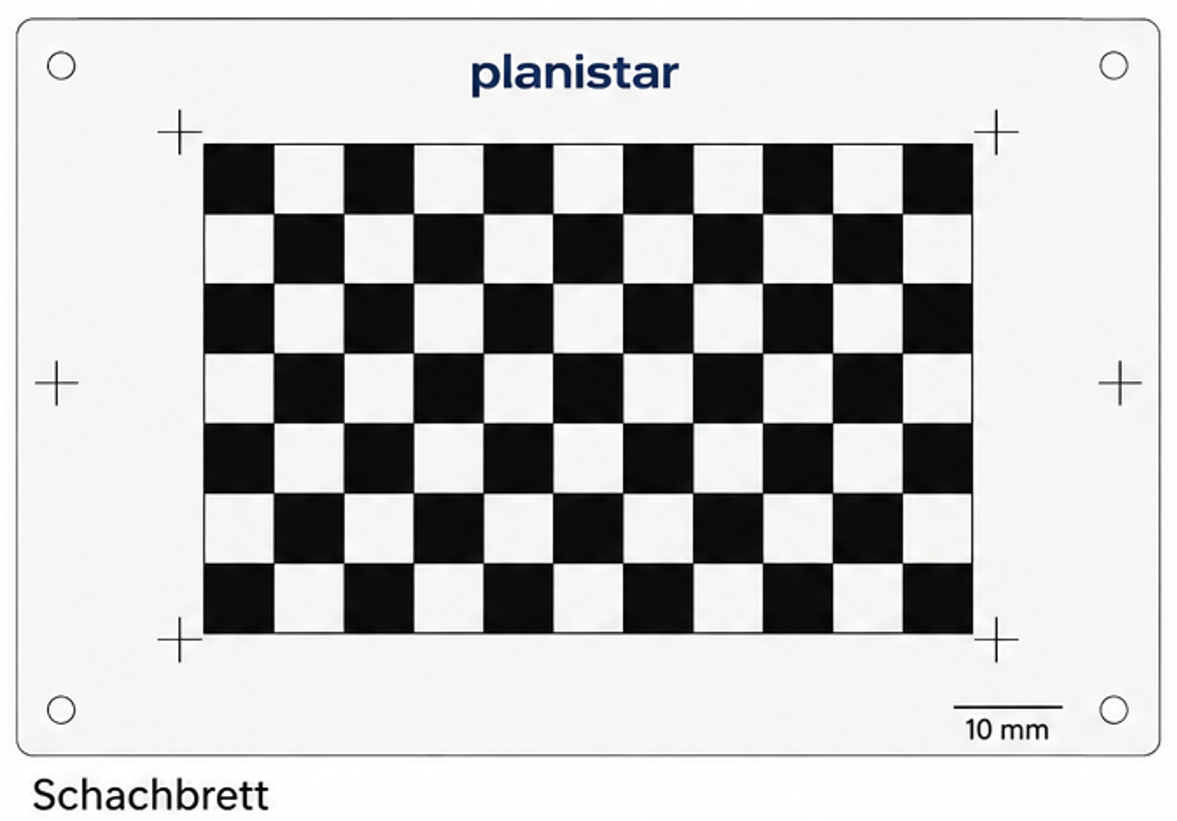

Das Schachbrettmuster ist der Standard in der Kamerakalibrierung und wird zur Bestimmung optischer Verzerrungen eingesetzt. Die klar definierten Kontrastkanten ermöglichen eine besonders präzise Erkennung von Referenzpunkten durch Bildverarbeitungssysteme.
Vorteile:

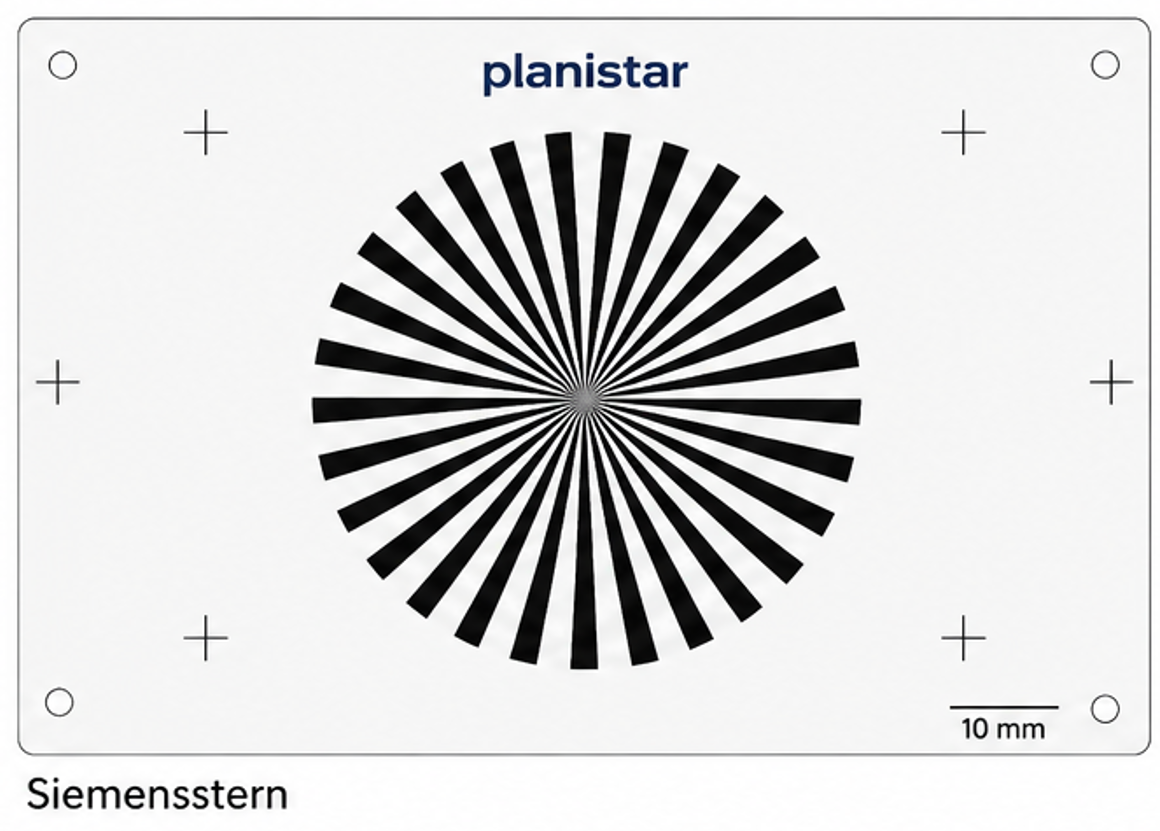

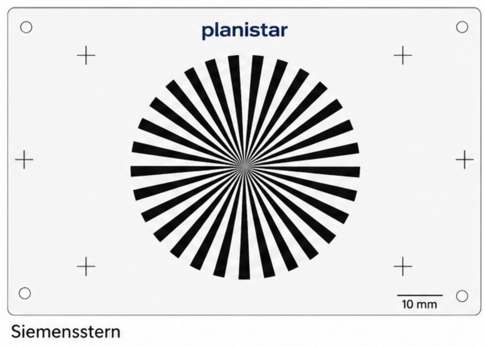

Der Siemensstern dient zur Analyse von Auflösung, Fokus und Abbildungsqualität optischer Systeme. Die radial angeordneten Linien machen selbst geringste Unschärfen oder optische Abbildungsfehler sichtbar.
Vorteile:

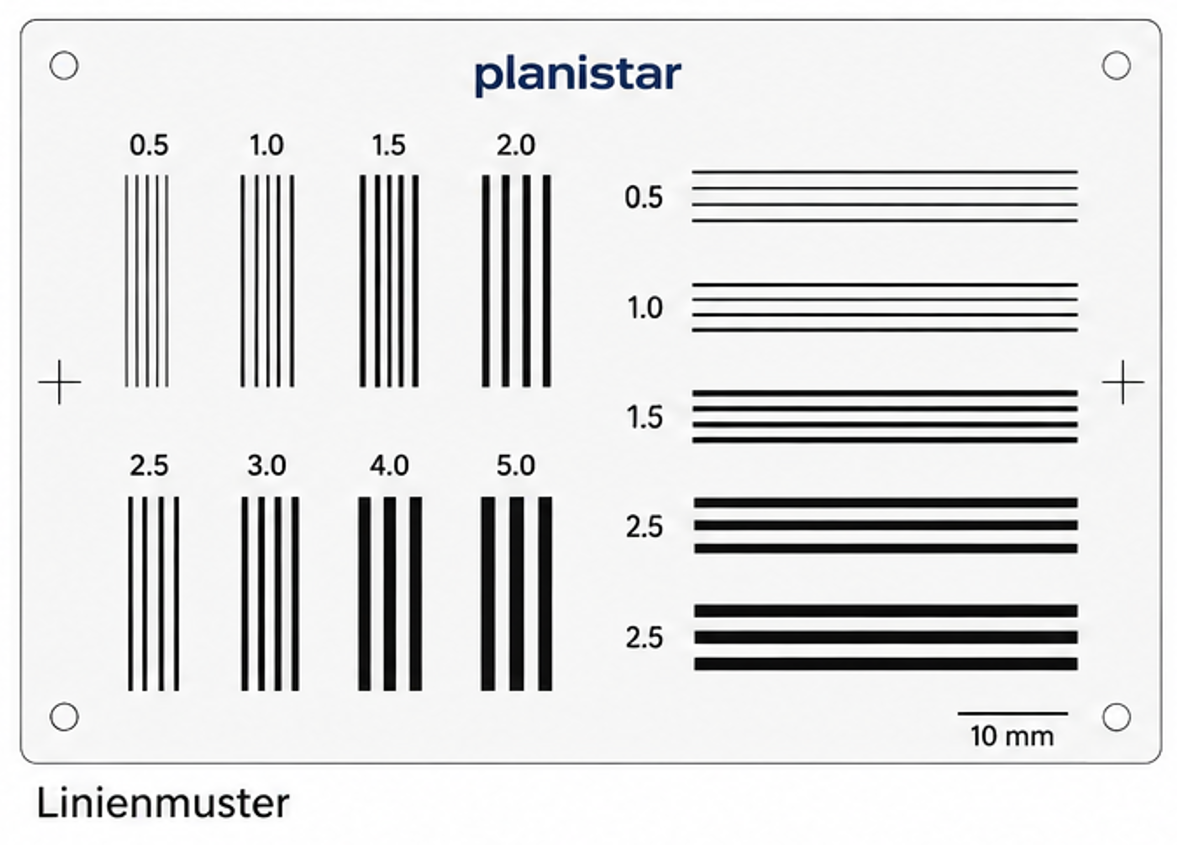

Linienmuster werden zur Bewertung der Detailauflösung und Kontrastwiedergabe eingesetzt. Unterschiedliche Linienbreiten und Abstände ermöglichen die präzise Bestimmung der minimal auflösbaren Strukturen eines Kamerasystems.
Vorteile:

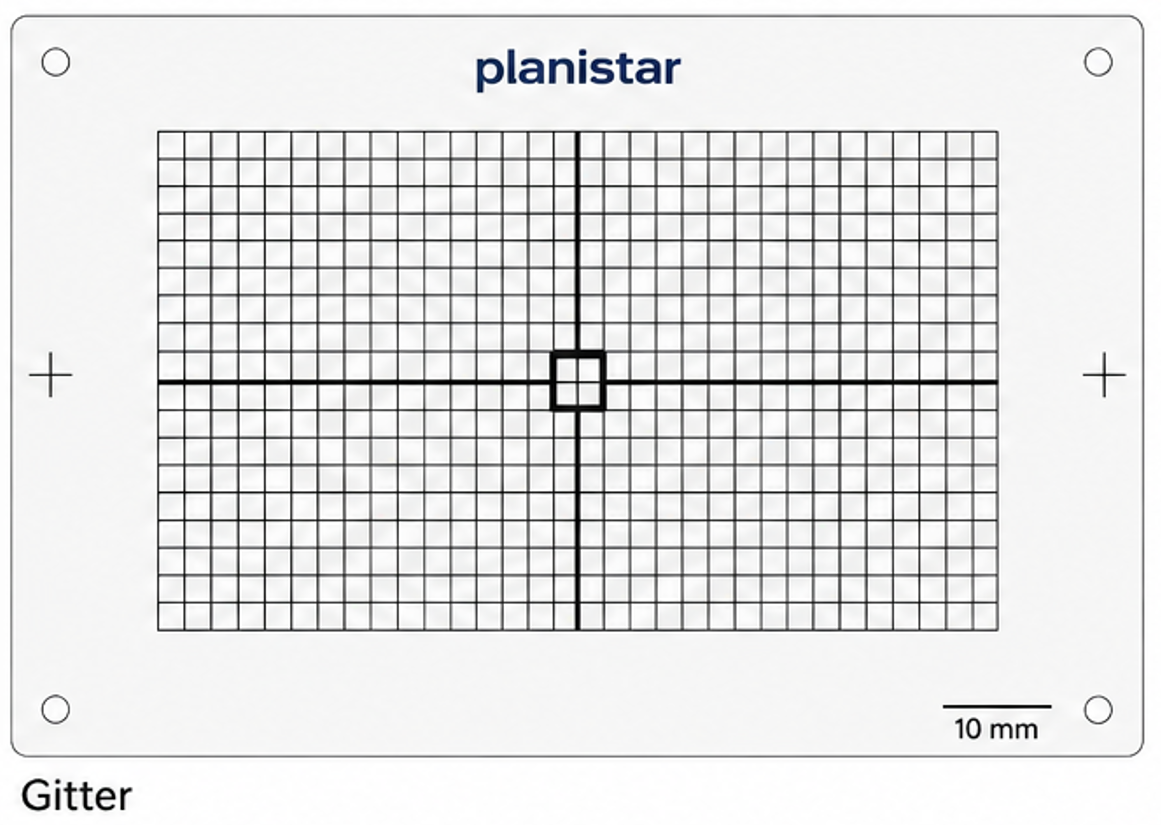

Gittermuster werden zur Kontrolle von Geometrie, Skalierung und Verzeichnung verwendet. Sie ermöglichen die präzise Überprüfung von perspektivischen Fehlern und Maßhaltigkeit in Bildaufnahmen.
Vorteile:
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
