Bei herkömmlichen Auflicht-Flächenbeleuchtungen tritt häufig ein deutlicher Randabfall der Helligkeit auf. Um eine homogene Ausleuchtung zu erreichen, müssen solche Systeme in der Regel deutlich größer als die eigentliche Messfläche dimensioniert werden.
Eine effiziente Alternative bietet unser Auflicht VAC mit Cosinus-Korrektur für die industrielle Bildverarbeitung. Hier genügt meist eine Leuchte in etwa der Größe der Messfläche. Abhängig vom Abstand zwischen Leuchte und Prüfobjekt kann der äußere Lichtring so angepasst werden, dass eine gleichmäßige Ausleuchtung bis in den Randbereich erreicht wird. Gleichzeitig sind bis zu vierfach höhere Lichtintensitäten im Vergleich zu konventionellen Systemen möglich.
Diese Beleuchtung eignet sich besonders für leicht matte bis leicht glänzende Bauteile, da die gezielte Nutzung der Reflexion eine stabile Bildaufnahme ermöglicht. Bei stark glänzenden Oberflächen gilt weiterhin die Empfehlung, die Leuchtfläche etwa doppelt so groß wie die Messfläche auszulegen.
Als Hersteller realisieren wir kundenspezifische LED-Auflichtlösungen flexibel und anwendungsnah – mit kurzen Lieferzeiten und wirtschaftlicher Umsetzung für unterschiedlichste Machine Vision Anwendungen.
Diese Baugruppe vereint zwei präzise aufeinander abgestimmte LED-Lichtsysteme in einem Gehäuse und bietet damit eine besonders flexible Lösung für die industrielle Bildverarbeitung.
Das integrierte Kantenbeleuchtungssystem bildet die Basis und erzeugt eine gleichmäßige, diffuse Grundausleuchtung der gesamten Messfläche. Dadurch entsteht eine stabile und homogene Beleuchtung als Voraussetzung für reproduzierbare Messergebnisse.
Ergänzend ist ein umlaufendes zweites Lichtsystem zur Feinanpassung der Lichtverteilung integriert. Abhängig vom Abstand zur Messfläche und den applikationsspezifischen Anforderungen kann die Intensität individuell eingestellt werden. Dieses Seitenlicht optimiert insbesondere die Randbereiche der Ausleuchtung und reduziert Schattenbildung an komplexen Bauteilgeometrien.
Die Kombination beider Systeme ermöglicht eine sehr gleichmäßige Intensitätsverteilung über die gesamte Messfläche bei gleichzeitig hoher Anpassungsfähigkeit an unterschiedliche Machine-Vision-Applikationen.
Die Leuchte ist flexibel konfigurierbar und kann mit verschiedenen Weißtönen sowie monochromen Wellenlängen für unterschiedlichste Anwendungen in der industriellen Bildverarbeitung ausgestattet werden.
Cosinus-Korrektur mit externem Controller

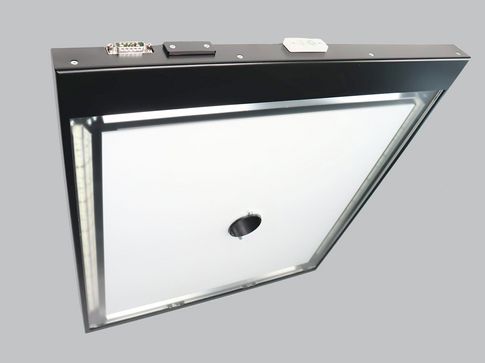

Sonderabmessungen
mit Seitenblenden
Betriebsanzeige
flache Bauform
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben.
Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.
Das sogenannte cos⁴-Gesetz beschreibt den natürlichen Helligkeitsabfall zu den Bildrändern bei der Abbildung durch ein optisches System.
Es besagt, dass die Bildhelligkeit eines gleichmäßig beleuchteten Motivs vom Zentrum zum Rand hin kontinuierlich abnimmt. Ursache hierfür sind physikalische Effekte wie der schräge Lichteinfall auf den Sensor, die reduzierte effektive Projektionsfläche sowie optische Verluste im Objektiv. Der Effekt ist winkelabhängig über die optische Achse definiert.
Mathematisch ergibt sich die Randhelligkeit zu:
B(α)=B0⋅cos4(α)B(\alpha)=B_0\cdot\cos^4(\alpha)B(α)=B0⋅cos4(α)
Dabei gilt:
Mit zunehmendem Winkel α – also Richtung Bildrand – nimmt die Helligkeit aufgrund der cos⁴-Abhängigkeit stark ab.
In der industriellen Bildverarbeitung wird die sogenannte Cosinus-Korrektur in Beleuchtungssystemen, wie sie von planistar entwickelt wurde, eingesetzt, um diesen physikalisch bedingten Helligkeitsabfall gezielt zu kompensieren. Ziel ist eine möglichst homogene Ausleuchtung der gesamten Messfläche, um stabile und reproduzierbare Messergebnisse zu gewährleisten.
Ohne Cosinus-Korrektur

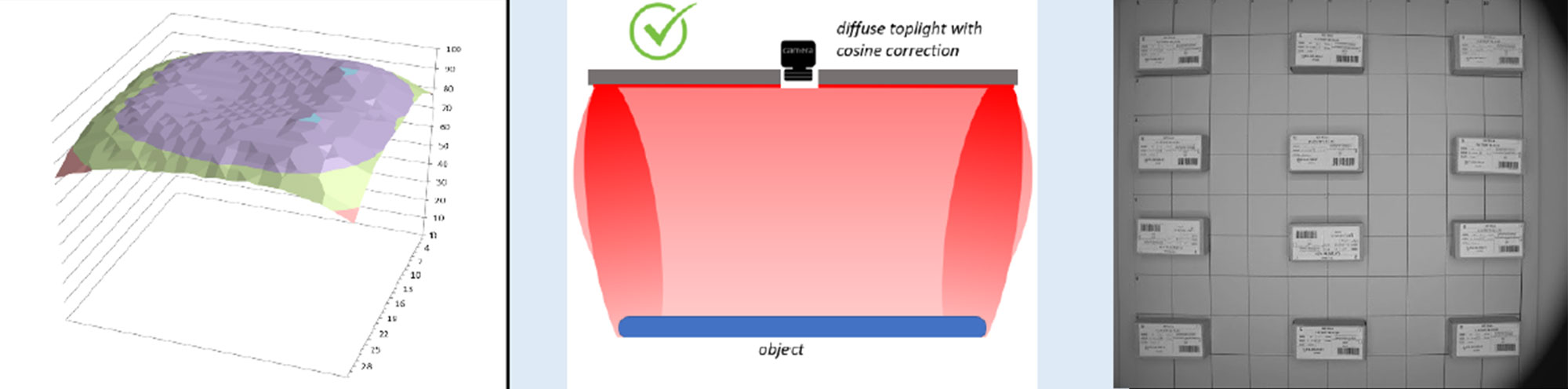

Mit Cosinus-Korrektur
Bei herkömmlichen Auflichtbeleuchtungen für die industrielle Bildverarbeitung tritt grundsätzlich ein Randabfall der Helligkeit auf. Dieser Effekt verstärkt sich zusätzlich mit zunehmendem Abstand zwischen Leuchte und Messfläche, wodurch die Ausleuchtung zum Rand hin deutlich abnimmt.
Mit der speziellen Auflichttechnologie von planistar kann dieser natürliche Lichtabfall gezielt kompensiert werden. Die Beleuchtung lässt sich direkt vor Ort so einstellen, dass eine gleichmäßige und homogene Ausleuchtung über die gesamte Messfläche erreicht wird.
Dadurch entstehen stabile Lichtverhältnisse, die eine präzise und reproduzierbare Auswertung in der industriellen Bildverarbeitung und Machine Vision ermöglichen.
Unsere LED-Flächenleuchten für die industrielle Bildverarbeitung können nahezu in jeder gewünschten Größe realisiert werden.
Im Katalog sind drei Standardgrößen als Referenzmaße aufgeführt. In der Praxis ergibt sich die Auslegung jedoch häufig direkt aus der jeweiligen Messfläche der Anwendung. Auf dieser Basis passen wir das Auflicht präzise an die Anlagengeometrie an und stellen eine optimale, homogene Ausleuchtung sicher.
So entstehen kundenspezifische LED-Beleuchtungslösungen für Machine Vision Anwendungen, die exakt auf die jeweilige Inspektionsaufgabe abgestimmt sind.
Die gesamte Elektronik ist vollständig in der Leuchte integriert und übernimmt die präzise Regelung aller LED-Ströme, wodurch ein stabiler und reproduzierbarer Betrieb sichergestellt wird.
Die Einstellung der Cosinus-Korrektur erfolgt wahlweise über unseren externen Controller2-Cos oder einen kundenseitigen Controller. Die Helligkeit des äußeren Lichtrings kann flexibel über ein Potentiometer oder eine 1–10 V Schnittstelle angepasst werden.
Die Aktivierung der Lichteinheit erfolgt über einen Optokoppler-Schalteingang, der auf steigende Flanken von 5 V TTL bis 24 V SPS reagiert. Dadurch ist eine einfache, sichere und industriegerechte Integration in bestehende Steuerungssysteme gewährleistet.
Cosinus-Korrektur mit externem Controller
Bei unzureichend dimensionierten Leiterquerschnitten werden in der Praxis häufig zwei Einzeladern parallel geschaltet, um den effektiven Stromtragquerschnitt zu erhöhen. Dieses Verfahren ist jedoch gemäß VDE-Regelwerk nicht zulässig, da keine definierte Stromverteilung zwischen den Leitern gewährleistet ist.
Im Fehlerfall, z. B. bei einer Unterbrechung einer der parallelen Adern, reduziert sich der effektive Querschnitt unbemerkt. Es entsteht eine asymmetrische Strombelastung ohne sofortige funktionale Auswirkung, was zu einer kritischen Beeinträchtigung der Anlagen- und Betriebssicherheit führen kann.
planistar setzt daher auf ein definiertes Hochstrom-Verbindungskonzept mit einem Sub-D-Stecksystem mit zwei separaten Hochstromkontakten, ausgelegt für Ströme bis 20 A pro Kontaktpaar unter kontrollierten Kontaktbedingungen.
Ergänzend kommt ein speziell entwickeltes Anschlusskabel mit zwei definierten Leitern à 1,5 mm² Querschnitt zum Einsatz, ausgelegt für hohe Dauerströme bei gleichzeitig reduziertem Spannungsfall und optimierter Leitungsimpedanz.
Dieses Konzept gewährleistet eine reproduzierbare Stromführung, erhöhte EMV-Stabilität sowie eine normkonforme und ausfallsichere Energieversorgung von LED-Beleuchtungssystemen in industriellen Anwendungen.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
