LED-Lichttunnel von planistar eignen sich ideal für die industrielle Bildverarbeitung und Qualitätsprüfung von glänzenden oder reflektierenden Objekten. Sie erzeugen eine besonders diffuse, homogene und schattenarme Ausleuchtung, wodurch störende Reflexionen reduziert und Oberflächenmerkmale zuverlässig sichtbar werden.
Dank ihrer offenen Tunnelform lassen sich unsere LED-Lichttunnel einfach in Fertigungsanlagen, Prüfstationen und automatisierte Prozesse integrieren. Gegenüber herkömmlichen LED-Domes bieten sie einen entscheidenden Vorteil: Das Prüfobjekt kann vollständig in den Lichttunnel eintauchen, sodass die gewünschte Lichtwirkung optimal zur Geltung kommt.
Eine Besonderheit der planistar Lichttunnel sind die aktiv leuchtenden Flächen. Anders als bei vielen Lichtdomes wird das Licht nicht nur indirekt über eine reflektierende Oberfläche verteilt. Die aktiv beleuchteten Tunnelwände sorgen für eine intensive und gleichmäßige Ausleuchtung – ideal für anspruchsvolle Machine-Vision-Anwendungen.
Sollten Sie in unserem umfangreichen Standardprogramm keinen passenden LED-Lichttunnel finden, entwickeln und fertigen wir gerne eine kundenspezifische Beleuchtung nach Ihren Anforderungen. Als Hersteller können wir Abmessungen, Lichtfarbe, Lichtleistung, Kameraöffnungen und weitere technische Eigenschaften flexibel an Ihre Anwendung anpassen.
Durch unsere eigene Entwicklung und Fertigung ermöglichen wir kurze Lieferzeiten und wirtschaftliche Lösungen – vom einzelnen LED-Lichttunnel bis zur maßgeschneiderten Serienausführung.

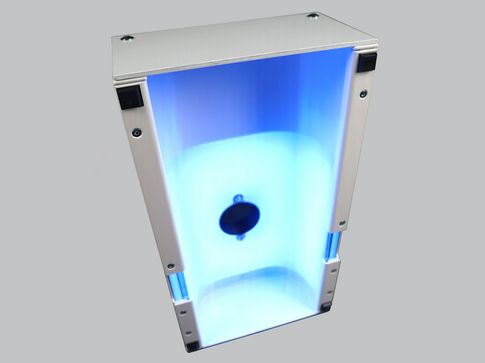

Die LED-Lichttunnel von planistar verfügen über drei aktiv leuchtende Flächen. Eine leistungsstarke Kantenbeleuchtung in Kombination mit einem gebogenen Diffusor erzeugt eine Lichtwirkung ähnlich der eines LED-Lichtdomes. Dadurch werden Prüfobjekte besonders gleichmäßig, diffus und schattenarm ausgeleuchtet. Störende Reflexionen auf glänzenden oder spiegelnden Oberflächen lassen sich so deutlich reduzieren.
Der Kameradurchbruch wird individuell an die jeweilige Prüfaufgabe, die Kameraposition und das verwendete Objektiv angepasst.
Dank ihrer besonderen Bauform können die LED-Lichttunnel in Länge, Breite und Höhe flexibel an die mechanischen Anforderungen der Anlage sowie an den erforderlichen Kamera- und Arbeitsabstand angepasst werden. Diese Flexibilität bietet ein herkömmlicher LED-Lichtdome in der Regel nicht.
Die LED-Tunnelbeleuchtung kann über einen Optokoppler-Schalteingang mit geringer Steuerleistung getriggert werden. Der Eingang verarbeitet Signale von 5 V TTL bis 24 V SPS und reagiert auf jede steigende Signalflanke.
Die gesamte Ansteuerung ist bereits in der Leuchte integriert. Zusätzliche externe Beleuchtungscontroller sind daher nicht erforderlich.
Die LED-Lichttunnel und Tunneldomes von planistar sind für zahlreiche Anwendungen in der industriellen Bildverarbeitung erhältlich. Neben unterschiedlichen Weißtönen können sie mit monochromen LED-Lichtfarben im Wellenlängenbereich von etwa 380 bis 940 nm ausgestattet werden.
UV- und IR-Ausführungen werden technologiebedingt mit einer LED-Matrix realisiert. Dadurch steht für nahezu jede Prüfaufgabe die passende Lichtfarbe zur Verfügung.

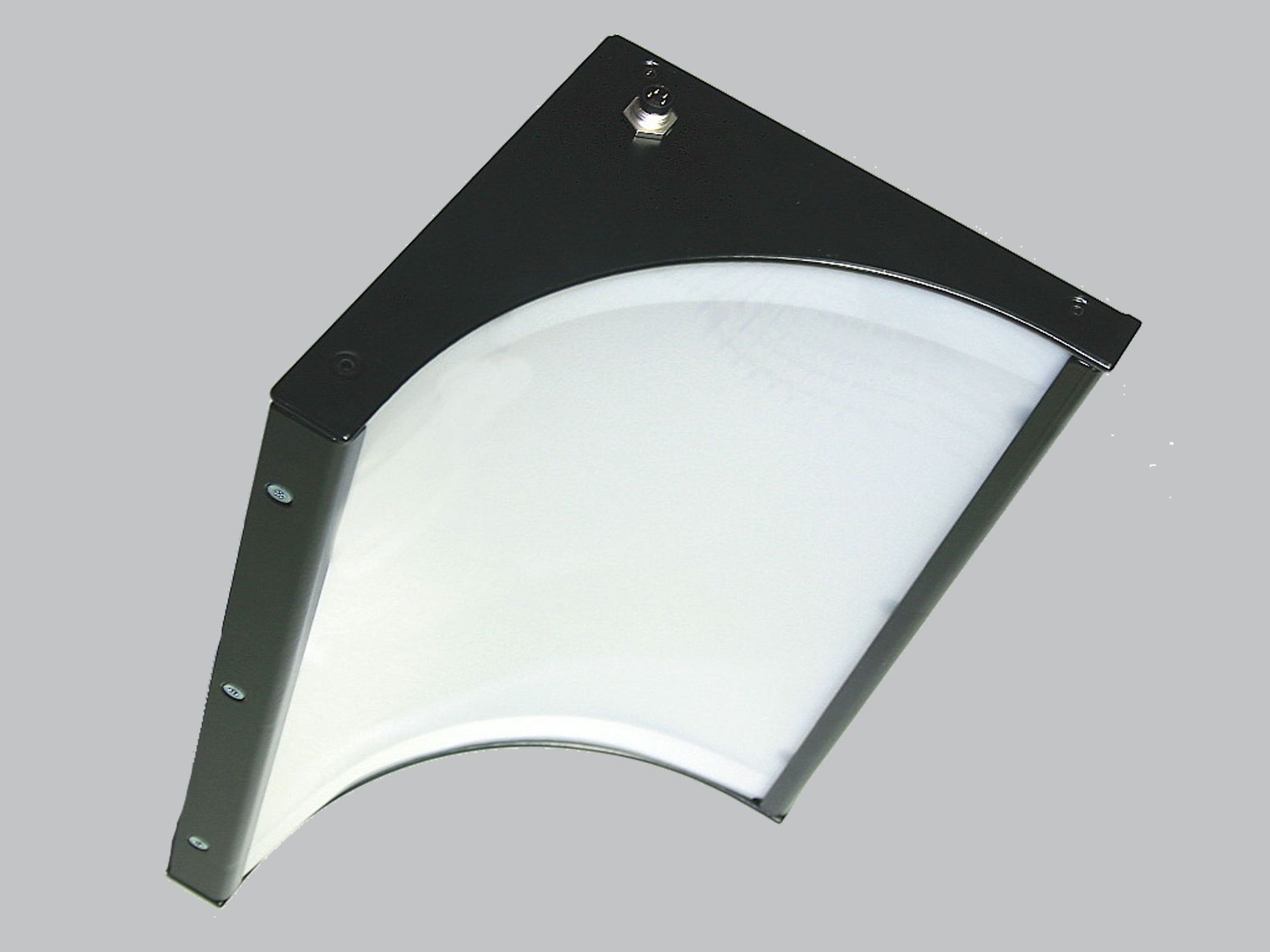

Der spezielle LED-Lichttunnel von planistar wurde für anspruchsvolle Zeilenkamera-Anwendungen in der industriellen Bildverarbeitung entwickelt. Eine leistungsstarke LED-Matrix in Kombination mit einem gebogenen Diffusor erzeugt eine Lichtwirkung, die mit der eines LED-Lichtdomes vergleichbar ist. Dadurch werden Prüfobjekte besonders gleichmäßig, diffus und schattenarm mit ca. 70.000 lx auf der Messfläche ausgeleuchtet. Störende Reflexionen auf glänzenden oder spiegelnden Oberflächen lassen sich deutlich reduzieren.
Der Kameraausschnitt kann mithilfe der seitlichen Blenden präzise an das Sichtfeld der Zeilenkamera angepasst werden. Die Kante zur Zeilenkamera leuchtet nahezu randlos.
Dank der flexiblen Bauweise lässt sich der LED-Lichttunnel in Länge, Breite und Höhe individuell an die mechanischen Gegebenheiten der Anlage anpassen.
Die Tunnelbeleuchtung kann über einen Optokoppler-Schalteingang mit geringer Steuerleistung getriggert werden. Der Eingang verarbeitet Steuersignale von 5 V TTL bis 24 V SPS und reagiert auf jede steigende Signalflanke.
Die komplette Ansteuerung ist bereits in die LED-Beleuchtung integriert. Ein zusätzlicher externer Beleuchtungscontroller ist daher nicht erforderlich.
Die Lichttechnik reicht bis an die Tunnelenden und ermöglicht eine durchgängige, homogene Ausleuchtung. Bei Bedarf kann der Lichttunnel modular um weitere Beleuchtungselemente verlängert werden.
Die bei der hohen LED-Leistung entstehende Wärme wird zuverlässig über passive Kühlkörper abgeführt. Dies ermöglicht einen langlebigen und wartungsarmen Dauerbetrieb.
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Überarbeitung der Produktserien beziehen wir stets das Thema Nachhaltigkeit mit ein, da auch viele Kleinigkeiten in Summe ein großes Ganzes ergeben.
Dabei geht es angefangen mit der Einsparung von Ressourcen und Energie, der richtigen Auswahl unserer verwendeten Materialien bis hin zur Verpackung und Entsorgung.
Ein LED-Lichttunnel ist einem klassischen Lichtdome vor allem dann überlegen, wenn größere oder längliche Prüfobjekte untersucht oder die Beleuchtung in eine Fertigungslinie integriert werden soll. Optisch verfolgen beide Lösungen ein ähnliches Ziel: eine diffuse, gleichmäßige und weitgehend schattenfreie Beleuchtung reflektierender Oberflächen.
Der Großteil unserer LED-Beleuchtungen arbeitet mit einer effizienten Kanteneinkopplung und einem speziell berechneten Flächenlichtleiter. planistar verfügte über das Patent für die Kanteneinkopplung von Leuchtmitteln und die Lichtverteilung mithilfe eines Punktrasters. Auf dieser langjährigen Erfahrung basiert unser umfassendes Know-how, Flächenbeleuchtungen in nahezu jeder gewünschten Größe zu berechnen und herzustellen.
Unsere Flächenlichtleiter verteilen das eingekoppelte LED-Licht besonders homogen über die gesamte Leuchtfläche. Diese gleichmäßige Lichtverteilung bleibt auch über die Lebensdauer der Beleuchtung weitgehend erhalten. Selbst der Ausfall einer LED-Reihe im Randbereich hat nur geringe Auswirkungen auf die Homogenität innerhalb des relevanten Messfeldes. Bei einer LED-Matrix kann ein vergleichbarer Ausfall hingegen als dunkler Bereich auf der Leuchtfläche sichtbar werden.
Für bestimmte Anwendungen in der industriellen Bildverarbeitung ist ein konventionelles LED-Matrixsystem die bessere Wahl. Dank unseres ausgereiften Leuchtenaufbaus können wir auch mit dieser Technik eine hohe Homogenität und eine besonders hohe Lichtleistung erzielen.
Unsere LED-Matrix-Hintergrundbeleuchtungen eignen sich insbesondere für schnelle Machine-Vision-Anwendungen. Durch die hohe Beleuchtungsstärke sind kurze Belichtungszeiten möglich, wodurch sich Bewegungsunschärfe bei bewegten Prüfobjekten deutlich reduzieren lässt.
Abhängig von Prüfaufgabe, Objektgeschwindigkeit, Arbeitsabstand und gewünschter Homogenität entwickeln wir die passende LED-Hintergrundbeleuchtung – wahlweise mit Flächenlichtleiter und Kanteneinkopplung oder als leistungsstarkes LED-Matrixsystem.
Bei vielen herkömmlichen LED-Lichtdomen sitzen die LEDs ausschließlich am unteren Rand des Domes. Das Licht wird zunächst auf die reflektierende Innenseite gerichtet und von dort indirekt auf das Prüfobjekt verteilt. Durch diese mehrfache Umlenkung entstehen Lichtverluste. Abhängig von der Konstruktion kann außerdem Streulicht durch die Kameraöffnung direkt in das Objektiv gelangen und die Bildqualität beeinträchtigen.
Da sich die LEDs nur am unteren Rand befinden, konzentriert sich dort auch die entstehende Wärme. Die Wärmeabfuhr muss deshalb überwiegend über diesen begrenzten Bereich erfolgen.
Die LED-Lichttunnel von planistar arbeiten dagegen mit drei aktiv leuchtenden Flächen und einem gebogenen Diffusor. Die LEDs sind über den gesamten Lichttunnel verteilt. Dadurch verteilen sich sowohl die Lichtleistung als auch die entstehende Wärme auf eine deutlich größere Fläche.
Mit unserem umfangreichen Maschinenpark können wir sowohl besonders kleine als auch großformatige LED-Beleuchtungen für die industrielle Bildverarbeitung entwickeln und fertigen.
Das dargestellte Beispiel zeigt einen kundenspezifischen LED-Lichttunnel mit einer Länge von 1.800 mm und einem langen Kameraschlitz für den Einsatz einer Zeilenkamera.
Dank unserer vielseitigen Fertigungsmöglichkeiten und der hohen Fertigungstiefe können wir Abmessungen, Bauform, Lichtfarbe, Lichtleistung und Kameraöffnungen präzise an die jeweilige Machine-Vision-Anwendung anpassen.
So entstehen individuelle Beleuchtungslösungen, die optimal auf die räumlichen Gegebenheiten, die eingesetzte Kameratechnik und die jeweilige Prüfaufgabe abgestimmt sind – von der kompakten LED-Leuchte bis zum großformatigen Lichttunnel für industrielle Zeilenkamera-Anwendungen.
Ein klassischer halbkugelförmiger LED-Lichtdome kann unter idealen Bedingungen eine sehr gleichmäßige, diffuse und schattenarme Beleuchtung erzeugen. In der industriellen Bildverarbeitung zeigen sich bei der praktischen Integration jedoch einige Einschränkungen.
Das Prüfobjekt muss in den Lichtdome eintauchen
Ein Lichtdome erzielt seine optimale Lichtwirkung erst dann, wenn sich das Prüfobjekt innerhalb des Domes beziehungsweise sehr nah an dessen Öffnung befindet. In einer automatisierten Fertigungsanlage lässt sich dies häufig nur schwer realisieren. Wird der Dome mit größerem Abstand über dem Prüfobjekt montiert, nimmt die typische diffuse und umschließende Lichtwirkung deutlich ab. In diesem Fall kann eine kostengünstigere Flächenbeleuchtung unter Umständen eine vergleichbare Ausleuchtung erzielen.
Durchmesser, Höhe und Kameraabstand sind voneinander abhängig
Ein herkömmlicher halbkugelförmiger Lichtdome lässt sich nicht beliebig in allen Abmessungen anpassen. Sein Durchmesser bestimmt konstruktionsbedingt auch die erforderliche Höhe und damit den möglichen Kamera- und Arbeitsabstand. Anwender müssen daher häufig auf vorgegebene Standardgrößen zurückgreifen und ihre Anlage an die Abmessungen des Domes anpassen.
Ein LED-Lichttunnel von planistar kann dagegen in Länge, Breite und Höhe individuell an die jeweilige Machine-Vision-Anwendung angepasst werden. Dadurch lassen sich Objektgröße, Arbeitsabstand, Kameraposition und vorhandener Bauraum bereits bei der Konstruktion berücksichtigen.
Dank seiner offenen Tunnelform kann der Lichttunnel optimal über einem Förderband, Werkstückträger oder einer Produktionslinie montiert werden. Die Prüfobjekte fahren direkt durch den homogen beleuchteten Bereich, ohne dass die Fördertechnik aufwendig an eine geschlossene Dome-Konstruktion angepasst werden muss.
Das Ergebnis ist eine diffuse, gleichmäßige und praxisgerecht integrierbare LED-Beleuchtung für die zuverlässige Prüfung glänzender und reflektierender Objekte.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
