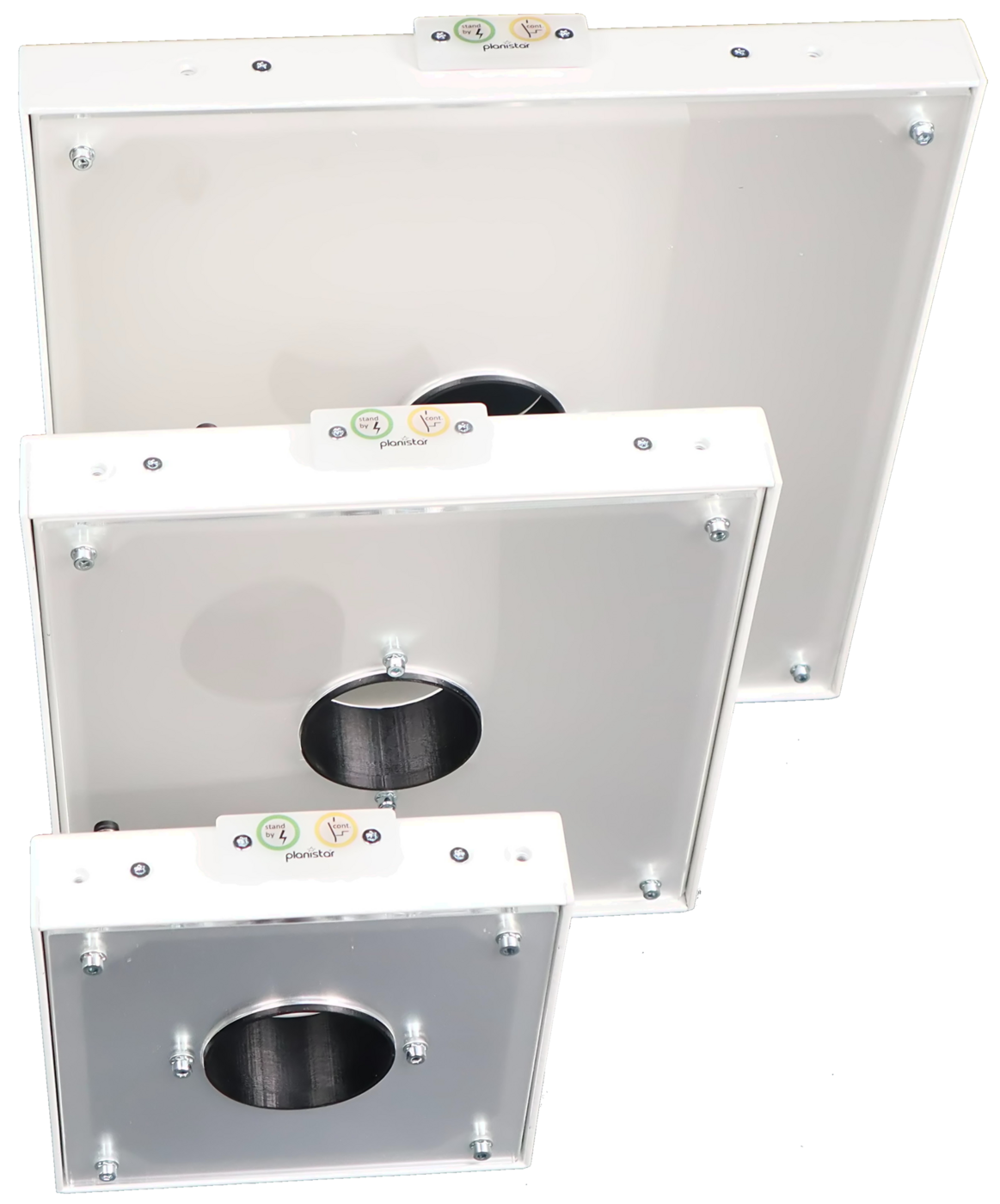

planistar bietet eine breite Auswahl an Flächenbeleuchtungen (Flat Dome) mit Kameradurchbruch für die industrielle Bildverarbeitung – sowohl als Matrixsysteme als auch als Kantenbeleuchtungssysteme.
Sollte in unserem umfangreichen Standardprogramm keine passende Lösung enthalten sein, entwickeln und fertigen wir gerne eine individuelle LED-Beleuchtung nach kundenspezifischen Anforderungen.
Als Hersteller realisieren wir maßgeschneiderte Beleuchtungslösungen für Machine Vision Anwendungen mit kurzen Lieferzeiten und wirtschaftlichen Konditionen – präzise abgestimmt auf Ihre Applikation.
Diese Baugruppe basiert auf einem integrierten LED-Matrix-System und erreicht im Dauerbetrieb ca. 20.000 Lux (weißes Licht) bei 30 cm Abstand. Eine zusätzliche Kollimatorfolie bündelt das Licht gezielt in Richtung des Prüfobjekts und erhöht so die Lichtausbeute.
Die robuste Makrolon-Frontscheibe schützt die Leuchtfläche zuverlässig vor mechanischen Einflüssen und sorgt für eine hohe Betriebssicherheit in industriellen Umgebungen.
Das LED-top-lght wird über einen Optokoppler-Schalteingang leistungslos angesteuert und reagiert flexibel auf 5 V TTL bis 24 V SPS. Ein externer Controller ist nicht erforderlich, da die gesamte Steuerung bereits integriert ist.
Die Beleuchtung ist flexibel konfigurierbar und kann mit verschiedenen Weißtönen sowie monochromen Wellenlängen von ca. 380 nm bis 940 nm ausgestattet werden. Im Lieferumfang enthalten sind passende Befestigungswinkel für eine einfache Montage.
Je nach Anforderung können mehrere Lichtfarben in einer Leuchte kombiniert werden, z. B. RGBW + Infrarot (IR). Dadurch eignet sich das System besonders als flexible Labor- und Entwicklungsbeleuchtung für vielseitige Anwendungen in der industriellen Bildverarbeitung.
Diese Baugruppe setzt auf eine moderne Kantenbeleuchtung mit Lichtleitertechnik und ermöglicht ein besonders kompaktes Design mit nur 20 mm Bauhöhe. Trotz der schlanken Bauweise lassen sich Leuchtflächen von 40 × 40 mm bis 1220 × 1880 mm in einem Stück realisieren.
Bei Varianten mit Lichtleiter sind die LEDs ausschließlich im Randbereich angeordnet. Der optimierte Lichtleiter sorgt für eine sehr homogene Ausleuchtung und bietet gleichzeitig Kostenvorteile gegenüber klassischen Matrixbeleuchtungssystemen, insbesondere bei großen Flächen durch den reduzierten LED-Einsatz.
Die LED-Auflichtbeleuchtung wird über einen Optokoppler-Schalteingang leistungslos angesteuert und reagiert flexibel auf 5 V TTL bis 24 V SPS. Ein externer Controller ist nicht erforderlich, da die Steuerung vollständig in der Leuchte integriert ist.
Die Beleuchtung ist vielseitig einsetzbar in der industriellen Bildverarbeitung und kann mit verschiedenen Weißtönen sowie monochromen Wellenlängen von ca. 490 nm bis 625 nm bis hin zu RGB-Konfigurationen ausgestattet werden.
Dieser spezielle Aufbau einer Flächen- bzw. Dombeleuchtung mit Seitenblenden eignet sich ideal für nahezu alle Anwendungen in der industriellen Bildverarbeitung.
Die Konstruktion mit weiß pulverbeschichteten Aluminiumblenden sorgt für eine besonders diffuse Lichtverteilung innerhalb der Haube und schirmt gleichzeitig störendes Umgebungslicht zuverlässig ab. Dadurch bleiben Belichtungszeiten unabhängig von Tageszeit und Fremdlicht konstant, was eine stabile und reproduzierbare Bildauswertung ermöglicht.
Die planistar Dombeleuchtung kann in nahezu jeder Abmessung gefertigt werden und unterscheidet sich damit deutlich von herkömmlichen Systemen, bei denen die Bauhöhe fest an den Durchmesser gekoppelt ist. Stattdessen lassen sich Länge, Breite und Höhe flexibel an Kameraabstand und Messfläche anpassen.
Integrierte Bedienöffnungen erleichtern zudem Wartung und Handling direkt vor Ort.
So entstehen kundenspezifische LED-Dombeleuchtungen für Machine Vision Anwendungen, die optimal auf die jeweilige Applikation abgestimmt sind.
Diese Baugruppe basiert auf einer modernen Kantenbeleuchtung mit 5 mm Punktraster-Lichtleiter und ermöglicht ein extrem flaches Design mit nur 10 mm Bauhöhe.
Sie wurde speziell für Anwendungen entwickelt, bei denen sehr wenig Bauraum zur Verfügung steht oder das Gewicht eine entscheidende Rolle spielt. Über integrierte Befestigungslaschen lässt sich die Leuchte einfach und flexibel in bestehende Anlagen integrieren.
Die gesamte Steuerung ist bereits in der Leuchte integriert, sodass kein externer Controller erforderlich ist.
Aufgrund der besonders kompakten Bauweise ist diese LED-Kantenbeleuchtung für Machine Vision Anwendungen ausschließlich in der Lichtfarbe Weiß verfügbar.
15-15-Sled-3-Flat-VA-16w only 360 g
Diese bewährte Baugruppe stammt aus der ersten Generation von LED-Flächenbeleuchtungen für die industrielle Bildverarbeitung. Durch ihren einfachen Aufbau und die reduzierte Technik ist sie besonders kosteneffizient und ideal für weniger anspruchsvolle Anwendungen geeignet.
Die gesamte Steuerung ist bereits in der Leuchte integriert, sodass kein externer Controller erforderlich ist.
Die Beleuchtung kann flexibel mit verschiedenen Weißtönen sowie monochromen Wellenlängen von ca. 490 nm bis 625 nm ausgestattet werden und eignet sich damit für vielseitige Anwendungen in der Machine Vision und industriellen Bildverarbeitung.
Sonderaussparungen
meherere Ausschnitte
quadratische Durchbrüche
Sonderformen
Einbaumodule
gr0ße Flächen und Durchbrüche
Dombeleuchtung
mit Cosinus-Korrektur
Genau hier liegt unsere Stärke. Durch dem planistar die Leuchten im eigenen Hause fertigt, können wir kundenspezifische Hintergrundbeleuchtungen in kurzen Lieferzeiten herstellen.
So müssen Sie sich nicht nach unserem Standardprogramm richten. Wir richtigen uns genau nach Ihren Anforderungen und den Gegebenheiten vor Ort.
So sparen Sie Kosten in derUnsere Fertigungsabläufe sind so geplant, dass eine kundenspezifische Leuchte nahezu den gleichen Durchlauf hat wie eine Standardbeleuchtung. Der einzige Unterschied ist, dass die Sonderleuchte genau Dokumentiert wird. So sind wir auch noch nach Jahren in der Lage, Ersatz zu liefern.
Profitieren Sie von der Zusammenarbeit mit planistar.
Leuchten direkt vom Hersteller
Bei der Weiterentwicklung unserer Produktserien für industrielle LED-Beleuchtung spielt Nachhaltigkeit eine zentrale Rolle. Viele kleine Optimierungen ergeben in Summe einen wichtigen Beitrag zur Ressourcenschonung und Energieeffizienz.
Dabei betrachten wir den gesamten Produktlebenszyklus – von der Materialauswahl über die Fertigung bis hin zur Verpackung und Wiederverwertung:
So entstehen langlebige, effiziente und ressourcenschonende LED-Beleuchtungslösungen für die industrielle Bildverarbeitung, die Leistung und Nachhaltigkeit konsequent verbinden.
Durch unsere langjährige Erfahrung in der Entwicklung und Fertigung industrieller LED-Beleuchtungssysteme konnten wir unsere Leuchten kontinuierlich technisch optimieren und gezielt an steigende Anforderungen in der industriellen Bildverarbeitung und Machine Vision anpassen – insbesondere hinsichtlich Lichtausbeute, thermischer Stabilität, Elektronikintegration und Systemzuverlässigkeit.
Ein Großteil unserer LED-Beleuchtungssysteme für die industrielle Bildverarbeitung basiert auf Kanteneinkopplung in Kombination mit Lichtleitern. Durch das von planistar gehaltene Patent zur Kanteneinkopplung von Leuchtmitteln sowie zur Lichtverteilung mittels Punktraster verfügen wir über das technische Know-how, Flächenlichtleiter in nahezu jeder Größe präzise zu entwickeln und zu fertigen.
Unsere Flächenlichtleiter-Systeme bieten eine dauerhaft homogene und stabile Lichtverteilung über die gesamte Lebensdauer. Durch die randseitige LED-Anordnung bleibt die Ausleuchtung im Messbereich auch bei einzelnen LED-Ausfällen im Randbereich nahezu unbeeinträchtigt, wodurch eine hohe Prozesssicherheit in der industriellen Bildverarbeitung gewährleistet wird. Gleichzeitig zeichnen sich diese Systeme durch hohe Energieeffizienz, Skalierbarkeit und Wartungsarmut aus.
Für viele Anwendungen sind jedoch auch klassische LED-Matrixsysteme eine leistungsfähige Alternative. Diese erreichen eine besonders hohe Lichtintensität, ermöglichen kurze Belichtungszeiten und reduzieren dadurch Bewegungsunschärfe in schnellen Prozessen. Durch eine optimierte Systemauslegung erzielen auch diese Beleuchtungen eine sehr gute Homogenität und zuverlässige Performance in industriellen Anwendungen.
Bei unseren Leuchten sind die LED-Controller vollständig integriert, wodurch Fehlbedienungen vermieden und das Risiko einer Beschädigung deutlich reduziert wird.
Die enge Abstimmung von LED und Steuerung ermöglicht eine optimale Performance, hohe Betriebssicherheit und eine lange Lebensdauer. Gleichzeitig entfällt externe Steuerhardware, was den Installationsaufwand reduziert, Platz im Schaltschrank spart und die Inbetriebnahme vereinfacht.
Ein weiterer Vorteil ist die verbesserte EMV-Stabilität: Durch die interne Signalverarbeitung werden Störungen minimiert und eine zuverlässige Funktion auch in anspruchsvollen industriellen Umgebungen sichergestellt.
Das Ergebnis ist eine kompakte, robuste und einfach integrierbare LED-Beleuchtungslösung für die industrielle Bildverarbeitung und Machine Vision, die dauerhaft zuverlässig arbeitet.
Durch unseren modern ausgestatteten Maschinenpark und eine hohe Fertigungstiefe entwickeln und produzieren wir LED-Beleuchtungssysteme vollständig im eigenen Haus – von der Konstruktion über die mechanische Bearbeitung bis hin zur Endmontage und Prüfung. Dadurch behalten wir alle Prozessschritte unter Kontrolle und können flexibel auf kundenspezifische Anforderungen reagieren.
Unsere Fertigung ermöglicht ein sehr breites Spektrum an LED-Beleuchtungsgrößen – von extrem kleinen Leuchtflächen ab 2 × 2 mm bis hin zu großformatigen Systemen mit 1200 × 1800 mm. Damit realisieren wir Lösungen für präzise Kleinteileinspektionen ebenso wie für die großflächige Ausleuchtung von Palettenplätzen oder Fahrzeugkomponenten.
Ein wesentlicher Vorteil der Eigenfertigung ist die hohe Designflexibilität: Geometrien, Kameradurchbrüche, Blenden sowie kundenspezifische Befestigungslösungen können frei angepasst werden. Ergänzend liefern wir passende Kamerahaltewinkel, Montageelemente und Systemzubehör, sodass komplette, abgestimmte Machine-Vision-Systemlösungen entstehen.
Die Kombination aus eigener Entwicklung, Fertigung und Variantenvielfalt ermöglicht es uns, nicht nur Standardprodukte, sondern auch komplexe Sonderlösungen für industrielle Bildverarbeitung effizient, wirtschaftlich und in konstant hoher Qualität umzusetzen.

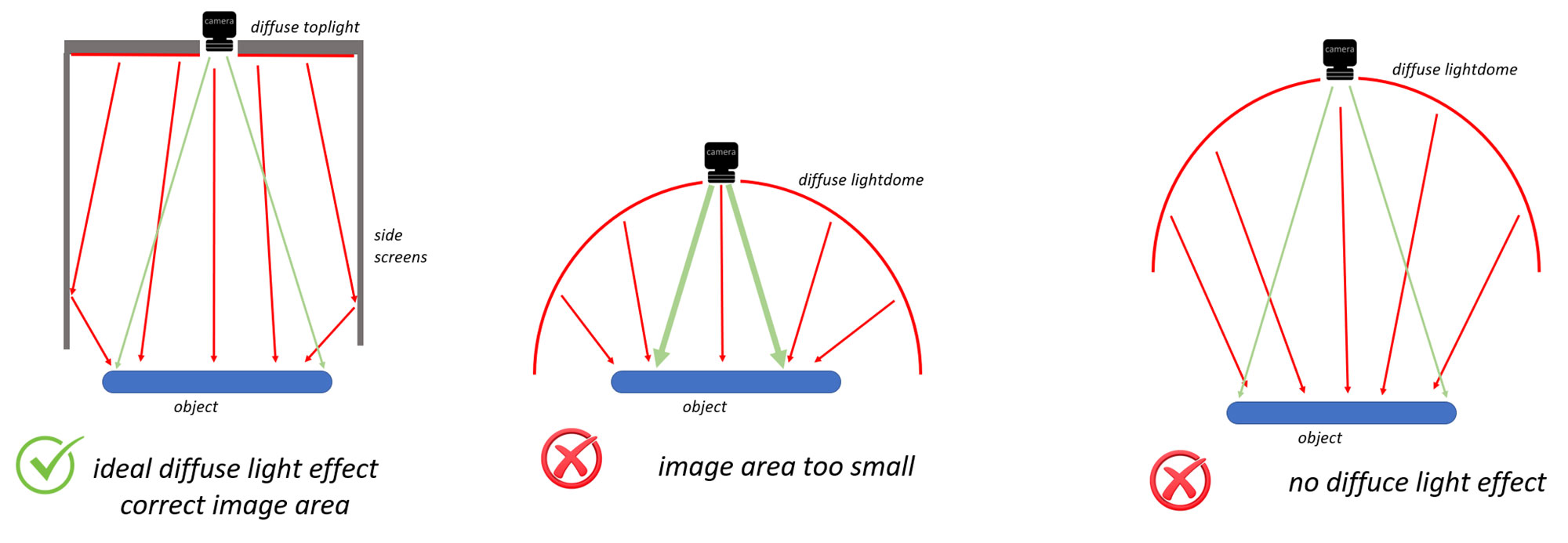

Ein herkömmlicher halbkugelförmiger Leuchtdom gilt in der Theorie als nahezu ideale Beleuchtungslösung für die industrielle Bildverarbeitung.
In der Praxis zeigt sich jedoch ein anderes Bild: Die volle Lichtwirkung einer Dombeleuchtung entsteht nur, wenn das Prüfobjekt in den Dom eintauchen kann. Dies ist in vielen Anwendungen jedoch nur eingeschränkt oder gar nicht möglich. Wird der Dom stattdessen in einem größeren Abstand über dem Prüfteil montiert, reduziert sich die Lichtwirkung häufig auf das Niveau einer klassischen Flächenbeleuchtung.
Hinzu kommt eine konstruktive Einschränkung: Konventionelle Dome sind in der Regel nur in festen Geometrien realisierbar. Der Durchmesser bestimmt dabei direkt die Bauhöhe und damit auch den erforderlichen Kameraabstand. Dadurch müssen Anwender ihre Applikation oft an standardisierte Abmessungen anpassen, anstatt die Beleuchtung flexibel an die jeweilige Messaufgabe anzupassen.
Die planistar Lichthaube kann hingegen in nahezu jeder quadratischen oder rechteckigen Größe sowie für jeden gewünschten Arbeitsabstand realisiert werden. Die Seitenblenden lassen sich dabei bis unmittelbar an das Prüfobjekt heranführen, wodurch eine besonders kontrollierte und homogene Ausleuchtung entsteht.
Zusätzlich können individuelle Aussparungen für Teilezuführungen sowie praktische Bedien- und Wartungsöffnungen integriert werden. Dadurch lässt sich die Lichthaube optimal an die jeweilige Anwendung und die mechanischen Gegebenheiten vor Ort anpassen und flexibel in bestehende industrielle Bildverarbeitungsprozesse einbinden.
Unser erfahrenes Team steht Ihnen bei allen Fragen rund um Beleuchtung für industrielle Anwendungen kompetent und praxisnah zur Seite. Wir bearbeiten Ihre Anfragen zeitnah und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen, die exakt auf Ihre Prüf- und Inspektionsaufgaben abgestimmt sind.
Als flexibler Anbieter fertigen wir alle unsere LED-Beleuchtungen für Machine Vision und kundenspezifische Lichtlösungen selbst. So können wir schnell auf Ihre individuellen Anforderungen reagieren und Beleuchtungssysteme liefern, die optimale Bildqualität, stabile Prozesse und maximale Effizienz in der industriellen Bildverarbeitung gewährleisten.
Profitieren Sie von unserer Expertise, kurzen Reaktionszeiten und praxisnahen Beratung – direkt vom Hersteller. Ob Standard-LED-Beleuchtung, spezielle Machine Vision Lichtkonzepte oder individuelle Sonderlösungen: Wir sind Ihr zuverlässiger Partner für alle Anwendungen in der industriellen Bildverarbeitung.
